Descripción detallada del TPS53513RVER: convertidor de reducción de voltaje sincrónico de 12 A y su fuente de alimentación

A medida que mejora el rendimiento de los FPGA, procesadores, dispositivos de comunicaciones y sistemas de control industrial, los requisitos de alimentación del sistema también aumentan. Además de necesitar un voltaje de salida estable, los chips de fuente de alimentación deben proporcionar una corriente de salida mayor dentro de un espacio limitado en la placa de circuito impreso (PCB), así como responder rápidamente a cambios en la carga.

¿Qué es el TPS53513RVER?

El TPS53513RVER es un convertidor síncrono de reducción de voltaje de alta corriente con una corriente de salida máxima de hasta 12 A. Este dispositivo incorpora MOSFETs de potencia y utiliza la tecnología de control D-CAP3™, lo que permite reducir el número de componentes externos, al mismo tiempo que garantiza eficiencia en la conversión de energía, respuesta transitoria y aprovechamiento del espacio en la PCB.

Por ejemplo, en un equipo de control industrial donde el voltaje de entrada del sistema sea de 12 V y el voltaje requerido para el núcleo del FPGA sea de 1,0 V, se puede construir una fuente de alimentación Point-of-Load (POL) mediante el TPS53513RVER.

La relación básica de conversión puede entenderse como:

12 V de entrada → TPS53513RVER → inductor → capacitor de salida → carga de 1,0 V

A diferencia de los controladores tradicionales de reducción de voltaje que requieren MOSFETs externos en ambos lados, el TPS53513RVER ya incorpora internamente MOSFETs de potencia, por lo que se reduce el número de componentes de potencia externos.

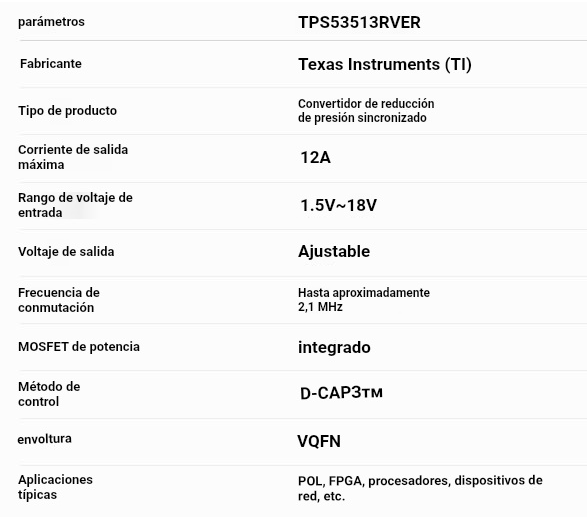

Parámetros clave del TPS53513RVER

¿Por qué una salida de 12 A?

Los procesadores modernos, FPGA y ASIC pueden experimentar cambios rápidos en la demanda de corriente cuando cambian su estado de funcionamiento.
Si el chip de alimentación no tiene una respuesta suficientemente rápida, puede producirse una caída instantánea del voltaje de salida.
Por ello, el diseño de fuentes de alimentación para sistemas digitales de alto rendimiento suele tener que considerar simultáneamente:

• - Capacidad de corriente de salida
• - Eficiencia de conversión
• - Respuesta transitoria a carga
• - Rugosidad de salida
• - Rendimiento térmico
• - Superficie ocupada en la PCB

El TPS53513RVER ofrece hasta una corriente de salida de 12 A, por lo que es adecuado para rutas de alimentación de baja tensión con corrientes medias o altas.

Principales ventajas del TPS53513RVER

1. MOSFET de potencia integrado
El TPS53513RVER incorpora el MOSFET de potencia directamente en el chip, eliminando la necesidad de seleccionar por separado MOSFETs de alto y bajo voltaje como ocurre con los controladores tradicionales. Esto reduce el número de componentes periféricos y disminuye la complejidad del diseño en la sección de alimentación.

2. Soporte para salidas de alta corriente
Con una capacidad de salida de hasta 12 A, puede satisfacer las necesidades de alimentación de muchos procesadores, FPGA, ASIC y dispositivos de comunicaciones. En sistemas que requieren múltiples rutas de alimentación de baja tensión, también es posible configurar varios módulos de alimentación DC/DC según diferentes cargas.

3. Tecnología de control D-CAP3™
El TPS53513RVER utiliza la tecnología de control D-CAP3™ de TI, diseñada específicamente para escenarios con cambios rápidos de carga. Cuando la carga aumenta o disminuye bruscamente, el controlador ajusta rápidamente sus operaciones de conmutación, permitiendo que el voltaje de salida se estabilice lo antes posible. Esto es especialmente importante para CPU, FPGA y circuitos digitales de alta velocidad.

4. Capacidad de funcionamiento a alta frecuencia
Una frecuencia de conmutación más elevada permite reducir el tamaño de inductores externos y algunos elementos filtrantes, mejorando así la densidad de potencia del módulo de alimentación en su conjunto. Esta característica resulta muy práctica para placas industriales de control, tarjetas de comunicación y dispositivos embebidos con espacio limitado.

Ejemplo de caso: Fuerza de alimentación del núcleo FPGA
Tomemos como ejemplo un sistema de control FPGA.
Supongamos que el sistema necesita proporcionar al núcleo FPGA:
Tensión de salida: 1,0 V
Corriente de salida: 8 A
Entonces la potencia teórica de salida de la fuente de alimentación del núcleo FPGA es:
P = V × I
P = 1,0 V × 8 A = 8 W
En este momento se puede considerar el uso del TPS53513RVER para construir una fuente de alimentación con reducción de voltaje correspondiente: fuente de alimentación del sistema de 12 V - TPS53513RVER - inductor de potencia - capacitor de filtrado de salida - fuente de alimentación del núcleo FPGA de 1,0 V / 8 A

Aplicaciones

1. Aplicación en equipos de comunicación de red

Los productos como conmutadores de red, enrutadores y dispositivos de comunicaciones suelen incluir múltiples chips que requieren diferentes voltajes de trabajo, por ejemplo: CPU, FPGA, ASIC, entre otros. Estos componentes pueden necesitar fuentes de alimentación distintas, tales como 1,0 V, 1,2 V, 1,8 V o 3,3 V. Por ello, los dispositivos suelen requerir varios convertidores DC/DC para una alimentación escalonada. El TPS53513RVER puede funcionar como fuente POL de alta corriente:

Fuente intermedia de 12 V / 5 V → TPS53513RVER → Ruta de baja tensión → FPGA/ASIC/Procesador

Colocar el convertidor DC/DC cerca de la carga permite acortar la trayectoria de alta corriente, reduciendo así las caídas de tensión y pérdidas generadas por las trazas en la placa de circuito impreso (PCB).

2. Aplicación en el diseño de fuentes de alimentación de alta corriente

El TPS53513RVER posee una elevada capacidad de corriente de salida, pero si el diseño de la PCB no es adecuado, también puede afectar el rendimiento final de la fuente.

En el diseño práctico, es fundamental prestar atención a los siguientes aspectos:

• Ubicación del condensador de entrada: el condensador de entrada debe colocarse lo más cerca posible de la entrada del chip para reducir el área del circuito de corriente de alta frecuencia.
• Ubicación de la inductancia de potencia: la inductancia debe situarse cerca de la salida del convertidor, procurando acortar la trayectoria de alta corriente.
• Trazas de PCB de alta corriente: bajo una corriente de 12 A, el ancho, el grosor del cobre en la PCB y el número de perfiles perforados influyen en la resistencia de la línea y en el aumento de temperatura. Por tanto, es necesario diseñar adecuadamente las trazas de alimentación.
• Diseño térmico: durante operaciones de alta carga, el chip y los dispositivos de potencia periféricos generan calor, por lo que se requiere un diseño térmico que combine el área de cobre en la PCB, los perfiles de disipación térmica y la estructura general del circuito.

¿Qué se debe tener en cuenta al seleccionar el TPS53513RVER?

En la adquisición de componentes electrónicos, no basta con confirmar el modelo del TPS53513RVER; también es necesario verificar las siguientes informaciones: número completo del componente, encapsulado, cantidad, código de fecha, empaque original, estado de inventario y trazabilidad del producto.

En los casos en que sea necesario sustituir un componente, tampoco basta con considerar únicamente el parámetro "salida 12A"; además, se debe confirmar aún más:

• Rango de voltaje de entrada
• Rango de voltaje de salida
• Corriente de salida
• Frecuencia de conmutación
• Método de control
• Dimensiones del encapsulado
• Definición de pines
• Requisitos de componentes periféricos
• Eficiencia y rendimiento térmico

Solo al evaluar integralmente estos parámetros se puede determinar si una alternativa es realmente adecuada para el diseño original.

Resumen

El TPS53513RVER es un convertidor síncrono de reducción de voltaje diseñado para aplicaciones de alto corriente, con una corriente de salida máxima de 12 A, integrando MOSFETs potenciados y utilizando la tecnología de control D-CAP3™.
Para FPGA, procesadores, ASIC, dispositivos de comunicación de red y productos electrónicos industriales, su valor no solo radica en la elevada corriente de salida, sino también en su alto grado de integración, respuesta rápida a transitorios y alta densidad de potencia.
A medida que los dispositivos electrónicos avanzan hacia una mayor miniaturización, alto rendimiento y bajo consumo energético, la demanda de fuentes de alimentación POL de alto voltaje y baja corriente continuará creciendo. Chips de fuente integrados como el TPS53513RVER permiten a los ingenieros reducir componentes externos de potencia y ofrecen una solución práctica para diseños de fuentes de alimentación compactas.
