Guía de selección y conocimientos básicos de capacitores: análisis completo del principio de funcionamiento, clasificación y aplicaciones

Uno de los componentes pasivos más utilizados y esenciales en los dispositivos electrónicos modernos son los condensadores. Desde teléfonos inteligentes, computadoras y electrónica automotriz hasta sistemas de control industrial, equipos médicos y sistemas de energía nueva, casi todos los productos electrónicos dependen de los condensadores. Aunque son pequeños, desempeñan un papel fundamental en almacenamiento de energía, filtrado, acoplamiento, desacoplamiento, temporización y procesamiento de señales.

¿Qué es un condensador?

Un condensador es un componente electrónico capaz de almacenar carga y energía eléctrica, cuya estructura básica consta de dos electrodos conductores y un medio aislante intermedio. Cuando se aplica voltaje entre los extremos del condensador, la carga se acumula en ambos electrodos, generando así un campo eléctrico y almacenando energía.
La capacidad del condensador se expresa normalmente en faradios (F), aunque en aplicaciones prácticas también se utilizan unidades como pF, nF, μF y mF.

Sus principales funciones incluyen: filtrado, desacoplamiento, acoplamiento, almacenamiento de energía, temporización y oscilación.

• Filtrado: En circuitos de alimentación, los condensadores reducen eficazmente las ondas de voltaje, logrando una salida más estable, lo que proporciona una fuente de alimentación constante para chips como CPU, MCU o FPGA.
• Desacoplamiento: Durante el funcionamiento de chips digitales de alta velocidad, se producen cambios instantáneos de corriente; los condensadores de desacoplamiento pueden suministrar rápidamente corriente momentánea, absorber ruido de la fuente y mejorar la estabilidad del sistema.
• Acoplamiento: Los condensadores de acoplamiento sirven para aislar señales de corriente continua, permitiendo solo el paso de señales de corriente alterna, siendo principalmente utilizados en equipos de audio, dispositivos de comunicación y procesamiento de señales analógicas.
• Almacenamiento de energía: Algunos condensadores pueden cargar y descargar rápidamente.
• Temporización y oscilación: Los circuitos RC aprovechan las características de carga y descarga del condensador para realizar control de retardo, generación de reloj, osciladores y control PWM.

Principio de funcionamiento del condensador

1. Almacenamiento de carga

Cuando el condensador se conecta a una fuente de corriente continua, los electrones comienzan a moverse:

• El polo negativo de la fuente proporciona continuamente electrones a una de las placas del condensador, haciendo que dicha placa adquiera carga negativa.
• Al mismo tiempo, los electrones en la otra placa son absorbidos por el polo positivo de la fuente, haciendo que esta placa adquiera carga positiva.
• Debido a la presencia de un dieléctrico entre ambas placas, los electrones no pueden pasar directamente, formando así un campo eléctrico estable.

A medida que se acumula carga, el voltaje entre los extremos del condensador aumenta progresivamente. Cuando el voltaje entre los extremos del condensador es igual al voltaje de la fuente, finaliza el proceso de carga y la corriente se reduce a cero. En este momento, el condensador actúa como una pequeña "batería" que almacena energía, aunque su forma de almacenamiento difiere completamente de la de una batería química, ya que depende del campo eléctrico.

2. Proceso de carga

• Cuando el condensador acaba de conectarse a la fuente: el voltaje es 0 V, la corriente alcanza su valor máximo y la carga se acumula rápidamente.
• A medida que avanza la carga, el voltaje del condensador aumenta constantemente mientras que la corriente disminuye progresivamente, tiendo finalmente a cero.
• Este proceso se conoce comúnmente como proceso de carga RC, cuya velocidad de carga está determinada por la constante de tiempo τ = R × C.

3. Proceso de descarga

Cuando la fuente se desconecta y el condensador se conecta a una carga, comienza a liberar la energía almacenada en el campo eléctrico. Los electrones fluyen desde la placa negativa hacia el circuito externo y luego regresan a la placa positiva, generando una corriente de descarga.
Durante la descarga:

• El voltaje disminuye gradualmente;
• La corriente disminuye progresivamente;
• El campo eléctrico desaparece poco a poco;
• Finalmente, el condensador vuelve a su estado sin carga.

La velocidad de descarga también está influenciada por la constante de tiempo RC.

Parámetros a considerar en la selección de condensadores

1. Capacidad

La capacidad es el parámetro principal a considerar durante la selección, y su unidad suele ser pF, nF, μF o mF.
Las necesidades de capacidad varían según el escenario de aplicación:

• Condensadores de desacoplamiento:

  Se recomienda:

•   0,01 μF
•   0,1 μF
•   1 μF

  Para filtrar ruido de alta frecuencia y proporcionar alimentación estable al chip.

• Condensadores de filtro:  Según los requisitos de ondulación de salida, se seleccionan desde decenas hasta cientos de microfaradios; en entradas de alimentación incluso pueden requerirse varios milésimos de microfaradios.
• Aplicaciones de almacenamiento de energía: como sistemas UPS o accionamientos de motores, requieren condensadores electrolíticos o supercondensadores con mayor capacidad.

Nota: No es mejor que mayor sea la capacidad; debe elegirse según las necesidades reales del circuito, evitando así aumentar costos y corrientes de sobretensión.

2. Voltaje nominal

El voltaje nominal indica el valor máximo de voltaje bajo el cual el condensador puede funcionar de forma segura y duradera.
En aplicaciones prácticas, se debe reservar cierto margen de voltaje; para productos industriales, se recomienda no exceder el 70 % a 80 % del voltaje nominal. En electrónica automotriz y equipos de alta fiabilidad, se sugiere mantener entre el 50 % y el 70 %.

Por ejemplo:

•  En sistemas de 12 V, se puede elegir un condensador de 16 V o 25 V.
•  En sistemas de 24 V, se recomienda un condensador de 35 V o 50 V.

Un diseño con reducción adecuada del voltaje nominal mejora eficazmente la vida útil y la confiabilidad del condensador.

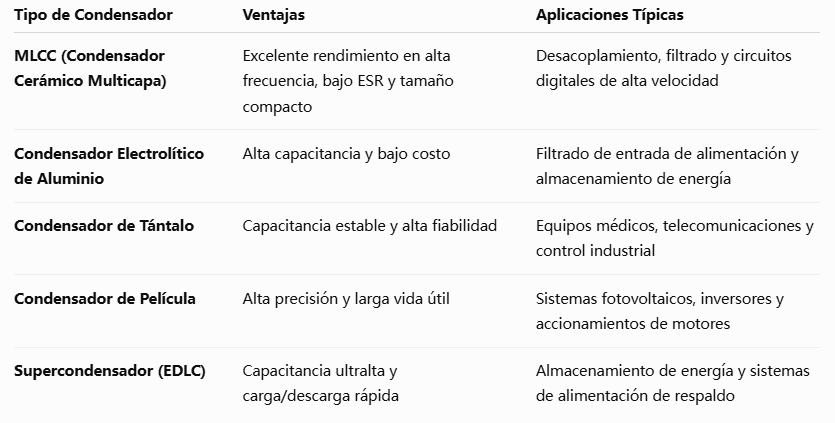

3. Tipo de condensador

Diferentes tipos de condensadores presentan características distintas, por lo que deben seleccionarse según las necesidades específicas de cada aplicación.

4. Características térmicas

Para los MLCC, el material del dieléctrico determina directamente la estabilidad de la capacidad.
Los materiales dieléctricos comunes incluyen:

• C0G (NP0): muy baja variación de capacidad, excelente rendimiento en altas frecuencias y alta precisión.
• X7R: desempeño equilibrado, más ampliamente utilizado.
• X5R: mayor capacidad, adecuado para productos electrónicos industriales y de consumo general, aunque su estabilidad de capacidad es ligeramente inferior a la de X7R cuando hay grandes cambios de temperatura.
• Y5V: aunque tiene una mayor capacidad, es notablemente afectado por la temperatura y el voltaje, por lo que no se recomienda para aplicaciones que requieran alta estabilidad.

5. ESR (Resistencia Serie Equivalente)

• El ESR es un indicador importante para medir el rendimiento de los condensadores.
• Cuanto menor sea el ESR, mejor será el efecto de filtrado, menor será la generación de calor y mejor será el rendimiento en frecuencias altas.
• En circuitos de alta velocidad como fuentes de alimentación DC/DC, suministro de CPU o servidores de inteligencia artificial, se debe priorizar el uso de condensadores con bajo ESR.

6. Características de frecuencia

La impedancia del condensador varía según la frecuencia.
Aplicaciones de alta frecuencia:

• Se recomienda preferentemente utilizar condensadores MLCC.
• Es importante considerar el impacto del ELS (inductancia serie equivalente) en el rendimiento.

Aplicaciones de baja frecuencia y alto corriente:

• Pueden utilizarse condensadores electrolíticos de aluminio o condensadores de película fina.

En la práctica ingenieril, es común emplear múltiples condensadores de diferentes capacitancias conectados en paralelo, con el fin de lograr un buen balance entre el filtrado en alta y baja frecuencia.

7. Tamaño del encapsulado

El tamaño del encapsulado afecta el diseño de la PCB, la disipación térmica y la fiabilidad mecánica.
Los encapsulados más comunes de MLCC incluyen:

• 0201
• 0402
• 0603
• 0805
• 1206
• 1210

8. Entorno de trabajo

En la aplicación práctica, también deben considerarse:

• Rango de temperatura de trabajo
• Humedad
• Vibraciones
• Impactos
• Vida útil
• Cumplimiento con requisitos de certificación automotriz como AEC-Q200

Para equipos industriales, automotrices y médicos, se debe priorizar la selección de productos de alta fiabilidad.

Sugerencias de selección

Durante el proceso de diseño real, se puede seguir el siguiente procedimiento:

• Definir el escenario de aplicación (filtrado, desacoplamiento, acoplamiento o almacenamiento de energía).
• Determinar la capacitancia requerida y el margen de error permitido.
• Elegir el voltaje nominal adecuado según el voltaje de trabajo, reservando un margen de seguridad.
• Seleccionar el tipo de condensador según las características de frecuencia.
• Combinar el rango de temperatura, el entorno mecánico y los requisitos de vida útil para elegir el dieléctrico y el encapsulado.
• Verificar parámetros como ESR, ESL y voltaje de polarización en corriente continua, asegurando que cumplan con los requisitos de rendimiento del sistema.
• Priorizar marcas confiables y canales de suministro estables para garantizar la consistencia del producto y su capacidad de suministro a largo plazo.

Resumen

El principio fundamental de funcionamiento de un condensador consiste en almacenar y liberar energía mediante el campo eléctrico generado entre dos conductores. Durante la carga, se crea dicho campo eléctrico, y durante la descarga, esta energía es liberada, logrando así múltiples funciones como almacenamiento de energía, filtrado, desacoplamiento, acoplamiento y procesamiento de señales. Aunque los condensadores son pequeños, influyen directamente en el rendimiento, la estabilidad y la fiabilidad de los productos electrónicos. La selección científica de condensadores requiere considerar integralmente parámetros como capacidad, voltaje nominal, material dieléctrico, ESR, características de frecuencia, tamaño del encapsulado y entorno de aplicación, en lugar de centrarse únicamente en un solo parámetro.

PREGUNTAS FRECUENTES

1.¿Es mejor que el capacitor tenga una capacidad lo más grande posible?

Una capacidad excesiva no solo aumenta el costo, sino que también puede generar una corriente de sobretensión mayor al arranque e incluso afectar el inicio del sistema.

2.¿Basta con que la tensión nominal sea suficiente?

El funcionamiento prolongado a tensión nominal acelera el envejecimiento del condensador, por lo que se recomienda mantener un margen adecuado.

3. ¿Se puede ignorar el efecto de voltaje de polarización en corriente continua?

Los condensadores cerámicos pueden experimentar una disminución notable de su capacidad real tras la aplicación de un voltaje continuo, especialmente en los MLCC de alta capacitancia y tamaño reducido. Por lo tanto, al diseñar, se debe tomar como referencia la curva de voltaje de polarización en corriente continua proporcionada por el fabricante.

4. ¿Se puede ignorar el ESR y el ESL?

En aplicaciones de alta frecuencia, prestar atención únicamente a la capacidad y descuidar el ESR y el ESL puede provocar un mal rendimiento del filtro.

5. ¿Qué factores afectan al funcionamiento de un condensador?

• Material del dieléctrico: determina la estabilidad de la capacitancia, la resistencia a la tensión y las pérdidas.
• Temperatura: altas temperaturas provocan cambios en la capacidad de algunos condensadores e incluso acortan su vida útil.
• Frecuencia de trabajo: cuanto mayor sea la frecuencia, mayores serán los requisitos en cuanto a ESR (resistencia equivalente en serie) y ESL (inductancia equivalente en serie).
• Tensión nominal: se recomienda que la tensión de trabajo continua sea inferior a la nominal para mejorar la fiabilidad.
• Efecto de envejecimiento: algunos condensadores cerámicos experimentan una disminución de capacidad con el tiempo, por lo que deben considerarse en circuitos de precisión.
