TLVR y TDK HPL1005: resolviendo el problema de alimentación de la GPU AI de 1000W

Con la rápida expansión de la inteligencia artificial generativa, el entrenamiento de grandes modelos y los clústeres de GPU de alta densidad, los ingenieros de hardware están abandonando progresivamente los módulos tradicionales de regulación de voltaje (VRM). El consumo energético de los servidores de IA ha pasado rápidamente de los 300 W a 500 W habituales a una era en la que cada GPU supera los 1000 W. Las nuevas tarjetas de aceleración para IA y las GPUs de centros de datos plantean desafíos sin precedentes para los sistemas de alimentación:

• Voltajes extremadamente bajos (<1 V)
• Corrientes muy elevadas (1000 A+)
• Transiciones de carga ultrarrápidas (alta di/dt)
• Tolerancias de voltaje mínimas (dentro de ±30 mV)

La arquitectura tradicional de VRM multifásica ya no puede satisfacer adecuadamente las necesidades de suministro de energía transitorias de los servidores de IA. Por ello, la arquitectura TLVR se ha convertido en la solución principal para la alimentación de estos servidores.

Contexto del mercado y tecnológico: ¿Por qué los VRM tradicionales fallan frente a las GPUs de IA?

La escala actual de los clusters de inteligencia artificial generativa ha llevado el límite térmico de los chips de silicio al límite. Las cargas de las GPUs de IA varían extremadamente bruscamente, con corrientes que pueden aumentar de cientos de amperios a miles de amperios en cuestión de nanosegundos.

Las arquitecturas tradicionales de VRM Buck multifásicas presentan varios cuellos de botella clave:
1. Retales insuficientes en la respuesta de corriente
Los VRM tradicionales multifásicos dependen de un encendido fase por fase para compensar la corriente, lo que implica que una fase responde primero mientras las demás siguen, generando un retraso significativo. Esto provoca caídas de voltaje, inestabilidad en la GPU, errores durante el entrenamiento de IA y apagados momentáneos del sistema.
2. Pérdidas elevadas debido a frecuencias altas

Para mejorar la velocidad de respuesta, las soluciones tradicionales solo pueden aumentar la frecuencia de conmutación o incrementar el número de fases. Si se reduce el valor de la inductancia para lograr mayor velocidad, se generan fuertes corrientes de onda y problemas de disipación térmica. Si se aumenta el número de fases para distribuir el calor, se ocupa mucho espacio en la placa de circuito. En placas base de IA de alta densidad como OAM y HGX, el área de PCB ya es muy limitada.

La arquitectura TLVR parece convertirse en el nuevo estándar para servidores de IA.

En esencia, la TLVR incorpora devanados acoplados sobre una inductancia multifásica tradicional, logrando una respuesta transitoria sincronizada en todas las fases. Además, permite suministrar energía simultáneamente a todas las fases, mejorando significativamente el rendimiento transitorio de la carga.
Ventajas:

1. Respuesta sincronizada en todas las fases
2. Reducción notable del capacitancia de salida
3. Mayor adecuación para GPU de más de 1000 W

Análisis profundo del TDK HPL1005: solución representativa de inductores para servidores AI

En la arquitectura TLVR, los inductores ya no son simples componentes pasivos, sino el núcleo fundamental del sistema de alimentación para inteligencia artificial. La serie HPL1005 de TDK, especialmente el modelo HPL1005-150M, se está convirtiendo en una solución clave para la alimentación de alta gama en servidores AI. Como referente en componentes magnéticos para computación empresarial, es compatible con diseños de VRM multifásico y de alto corriente, ofrece bajo DCR y alta corriente de saturación, permitiendo un funcionamiento estable y duradero en entornos de inferencia con carga máxima de IA.

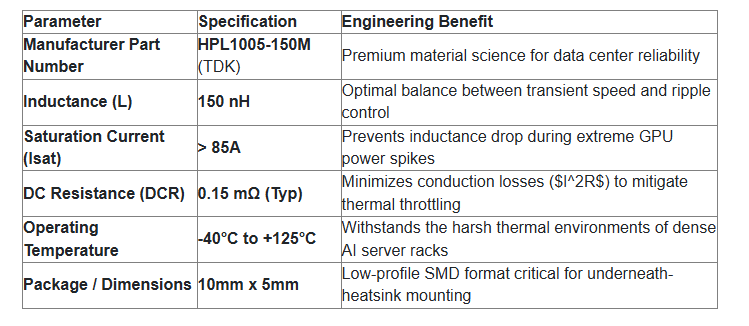

Características principales

¿Por qué el HPL1005 es adecuado para GPU de IA?

1. DCR extremadamente bajo
El DCR muy bajo del HPL1005 reduce significativamente: las pérdidas en conducción, la acumulación térmica y el aumento de temperatura del VRM.
2. Isat ultra alto
Con una capacidad de saturación superior a 85 A, el HPL1005 soporta cargas extremas en GPUs de inteligencia artificial.
3. Optimizado específicamente para TLVR
TLVR exige requisitos muy altos en acoplamiento magnético: consistencia de los devanados, características de alta frecuencia y estabilidad del acoplamiento. El HPL1005 ha sido diseñado específicamente para servidores de IA, placas base HGX, fuentes de alimentación OAM y rieles de núcleo de GPU.

Insight y solución de referencia cruzada sobre la cadena de suministro de componentes magnéticos para servidores de IA

Con el auge de los centros de datos de IA, la construcción de infraestructuras en la nube de gran escala ha generado una enorme presión sobre la cadena de suministro de componentes pasivos, especialmente en el caso de los componentes magnéticos TLVR de alta corriente.
La industria enfrenta actualmente una escasez de componentes magnéticos de gama alta, largos plazos de entrega, grandes volúmenes de materiales bloqueados y necesidad de provisionar anticipadamente los centros de datos. En particular, se observa un crecimiento muy rápido en la demanda de inductores TLVR de 100nH a 220nH, inductores de DCR ultra bajo y dispositivos magnéticos con alto Isat.

Desde el punto de vista de la adquisición: el uso de inductores TLVR por GPU individual alcanza más de 24 unidades, lo que implica una tasa de consumo elevada en el listado de materiales (BOM), y el riesgo de no tener stock disponible es impredecible. Se recomienda firmar contratos de suministro a largo plazo de 12 meses con la serie TDK HPL, aprovechando las cuotas extendidas para garantizar el flujo sincronizado de entrada y salida de materiales.

Alternativas alternativas: si el ciclo de entrega del modelo TDK HPL1005-150M se prolonga, el equipo técnico debería evaluar las siguientes referencias cruzadas para determinar su equivalencia funcional (nota: es imprescindible verificar el diseño de los puentes de soldadura para asegurar una coincidencia dimensional exacta):
• Eaton: FP1008R3-R150-R (150nH, resistencia continua ultra baja, nivel servidor)
• Bourns: TLVR1005T-150M (150nH, devanado secundario especializado TLVR)

Conclusión

La era de las GPU de 1000W+ es, en esencia, una revolución en la arquitectura de alimentación para IA. Adoptar la arquitectura TLVR ya no es un complemento, sino una condición necesaria para soportar un consumo térmico (TDP) superior a los 1000W. En este contexto, inductores TLVR de alto rendimiento como el TDK HPL1005 se convertirán en componentes clave para sistemas de alimentación de GPU de IA, centros de datos, plataformas HGX/OAM y aceleradores de IA de próxima generación. La futura competencia en potencia de cálculo de IA no será solo una batalla entre GPUs, sino también una competencia entre arquitecturas de alimentación y dispositivos magnéticos.
