W25R256JWEIQ: SPI NOR Flash de alto rendimiento para sistemas embebidos de bajo consumo

Con el rápido desarrollo de IoT, controles industriales, terminales inteligentes, así como la electrónica a bordo, los sistemas han exigido más memoria: no solo se necesitan velocidades de lectura de datos más rápidas, sino también menor consumo de energía, paquetes más pequeños y mayor seguridad. Con tal demanda del mercado, el W25R256JWEIQ lanzado por Winbond se convirtió en una opción popular en el campo de SPI NOR Flash de baja potencia.

descripción

El W25R256JW es un SPI NOR Flash de 256Mbit de baja potencia diseñado para sistemas con espacio, pin y consumo limitado.

• Voltaje de funcionamiento: 1.7v -- 1.95v (1.8v de baja tensión)
• Soporte SPI/Dual/Quad e/s hasta 104MHz
• Soporte XIP (puede ejecutar el código directamente)
• Ultra bajo consumo de energía: corriente en espera tan baja como 1µA
• Identificación única incorporada, registro de seguridad y mecanismo de seguridad RPMC

Las principales características

• Soporte estándar/Dual/Quad SPI
• Soporta 3 bytes /4 modos de dirección de bytes
• Soporte para restablecer el software
• Tasa equivalente Quad SPI hasta 416MHz
• Vida de escritura de fricción más de 100.000 veces
• Retención de datos más de 20 años
• Temperatura de funcionamiento: -40°C ~ +85°C
• Ayuda 4KB / 32KB / 64KB borrado
• Hasta 256 Bytes programables en una sola página
• Soporte de escritura de fricción para colgar con función de recuperación

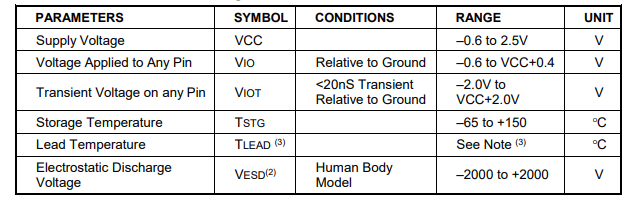

Absolute Maximum Ratings

Pin de configuración

W25R256JWEIQ utiliza un paquete de tamaño pequeño wson-8, que es muy adecuado para el diseño de PCB de alta densidad.
Sus ventajas incluyen:

• Ahorra espacio en PCB
• Reduce el consumo de energía del sistema
• Mayor velocidad de lectura de datos
• Mejora la seguridad del sistema
• Reducir la complejidad general del diseño

Principio de trabajo

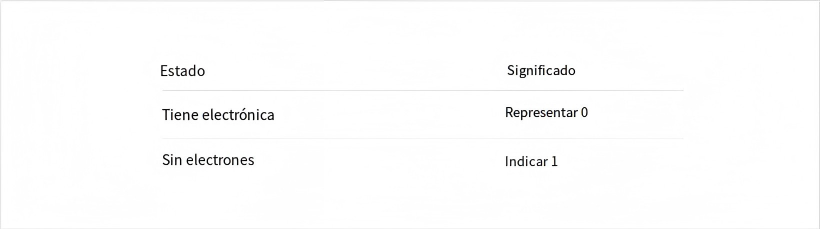

W25R256JWEIQ se utiliza principalmente para almacenar código de programa, parámetros de configuración, así como varios datos. Se comunica con MCU, MPU o SoC a través de SPI para la lectura, escritura y borrado de datos. El Flash se compone internamente de un gran número de transistores de rejilla flotante, y cada unidad de memoria representa un 0 o un 1 "almacenando electrones o no".

Áreas de aplicación típicas

W25R256JWEIQ es ampliamente utilizado en:

• El módulo IoT
• Automatización industrial
• El hogar inteligente
• Routers y equipos de comunicación
• Electrónica a bordo
• HMI interfaz hombre-máquina
• Almacenamiento de arranque MCU/MPU
• Dispositivos de borde AI

resumen

W25R256JWEIQ es una solución SPI NOR Flash que combina fiabilidad y escalabilidad para aplicaciones que requieren combinar rendimiento, consumo de energía y costo. Con el desarrollo de los sistemas embebidos hacia un bajo consumo de energía, alta velocidad y alta seguridad, W25R256JWEIQ se está convirtiendo en una opción importante para muchos ingenieros de diseño electrónico debido a su diseño de baja tensión de 1.8v, rendimiento Quad SPI de alta velocidad y mecanismo de seguridad mejorado.
