W25Q64JVSSIQ - solución de almacenamiento SPI NOR Flash de 64Mb de alta velocidad y bajo consumo de energía

Introduction

W25Q64JVSSIQ es una serie W25Q64JV de 64m-bit serial flash chip con paquete soic-8, rango de temperatura de grado industrial, paquete de bobina y cinta. Utiliza SPI, interfaz SPI dual/quad, soporta hasta 133MHz SPI frecuencia de reloj, Velocidades de transferencia de datos de hasta 532MHz (modo Quad I/O). El dispositivo funciona en un rango de voltaje de 2,7 V A 3,6 V, con un consumo de corriente tan bajo como 1µA en el modo de pérdida de energía. Contiene 32.768 páginas programables (256 bytes por página), soporta sectores de 4KB, bloques de 32KB, bloques de 64KB y borrado de piezas completas. Tiene 2.048 sectores borrables y 128 bloques borrables, lo que proporciona un esquema flexible de almacenamiento de datos y parámetros. El dispositivo es compatible con el fabricante estándar JEDEC con la identificación del dispositivo, el número de serie único de 64 bits y tres registros de seguridad de 256 bytes, ampliamente adecuados para aplicaciones como almacenamiento de código, sistemas embebidos, electrónica de consumo y control industrial.
Este artículo amplía la descripción de las características de W25Q64JVSSIQ, ejemplos de aplicación, información clave de datasheet, principios de funcionamiento y filosofía de diseño.

FEATURES

• New Family of SpiFlash Memories
•  W25Q64JV: 64M-bit / 8M-byte
•  Standard SPI: CLK, /CS, DI, DO
•  Dual SPI: CLK, /CS, IO0, IO1
•  Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
•  Software & Hardware Reset(1)
• Highest Performance Serial Flash
•  133MHz Single, Dual/Quad SPI clocks266/532MHz equivalent Dual/Quad SPI
•  Min. 100K Program-Erase cycles per sector
•  More than 20-year data retention
• Efficient "Continuous Read"
•  Continuous Read with 8/16/32/64-Byte Wrap
•  As few as 8 clocks to address memory
•  Allows true XIP (execute in place) operation
•  Outperforms X16 Parallel Flash
• Low Power, Wide Temperature Range
•  Single 2.7 to 3.6V supply
•  <1µA Power-down (typ.)
•  -40°C to +85°C operating range
• Flexible Architecture with 4KB sectors
•  Uniform Sector/Block Erase (4K/32K/64K-Byte)
•  Program 1 to 256 byte per programmable page
•  Erase/Program Suspend & Resume
• Advanced Security Features
•  Software and Hardware Write-Protect
•  Special OTP protection(1)
•  Top/Bottom, Complement array protection
•  Individual Block/Sector array protection
•  64-Bit Unique ID for each device
•  Discoverable Parameters (SFDP) Register
•  3X256-Bytes Security Registers
•  Volatile & Non-volatile Status Register Bits
• Space Efficient Packaging
•  8-pin SOIC 208-mil / VSOP 208-mil
•  8-pad WSON 6x5-mm/8x6-mm, XSON 4x4-mm
•  16-pin SOIC 300-mil
•  8-pin PDIP 300-mil
•  24-ball TFBGA 8x6-mm (6x4 ball array)
•  24-ball TFBGA 8x6-mm (6x4/5x5 ball array)
•  Contact Winbond for KGD and other options

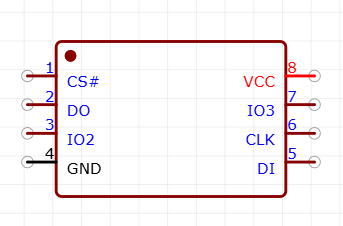

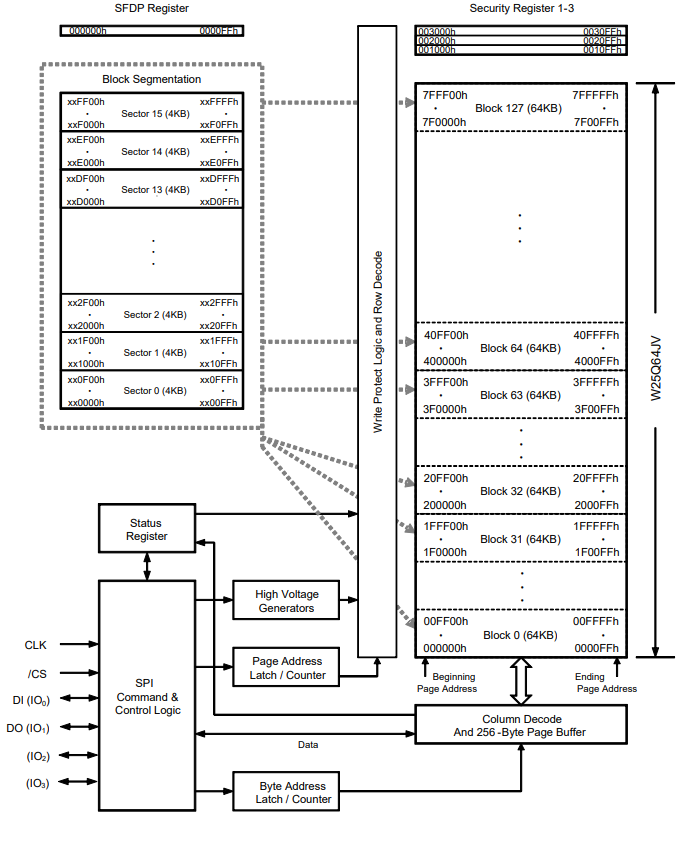

Working Principle

El modo de transmisión de datos de W25Q64JVSSIQ en diferentes modos SPI, el mecanismo de reset, así como una variedad de mecanismos de protección de escritura se pueden dividir en cinco puntos de función principales:

1. Instrucciones estándar de SPI
2. Doble dirección SPI
3. Instrucciones SPI de cuatro vías
4. Reset de software con pin de reset de hardware
5. Protección de escritura

El chip realiza la entrada y salida de datos a través del bus SPI (CLK, /CS, DI, DO), soporta el modo SPI 0 y el modo 3, tiene buena compatibilidad. En aplicaciones de alta velocidad, la eficiencia de transferencia de datos se puede mejorar a través del modo SPI de dos vías y SPI de cuatro vías, que puede alcanzar 2-6 veces la velocidad de la memoria flash serie común. El modo de dos vías utiliza dos líneas de datos IO0, IO1, mientras que el modo de cuatro vías habilita cuatro pines de e/s bidireccional IO0 -- IO3, Las operaciones Code Shadowing o XIP pueden completarse rápidamente.
El dispositivo admite el RESET de software (66h+99h) y el RESET de hardware (/RESET pin), que pueden restaurar rápidamente al estado predeterminado en caso de anomalía del sistema o inicialización de encendido para garantizar una operación estable.
En términos de seguridad de datos, W25Q64JVSSIQ tiene un mecanismo de protección de escritura perfecto. El chip puede ser protegido contra la escritura incorrecta o la interferencia de varias maneras, como registro de estado, bloqueo de bloque/sector, protección contra la pérdida de energía y programación de una sola vez (OTP). Cuando se enciende automáticamente en el estado de escritura deshabilitada, la programación o la operación de borrado se pueden realizar a través de la instrucción de escritura habilitada.

Applications

• Almacenamiento de firmware para microcontroladores (MCU code storage)
• Sistema de control industrial
• Electrónica de consumo (televisores, set top boxes, equipos de audio, etc.)
• Almacenamiento del BIOS del ordenador
• Firmware con caché de datos para dispositivos iot

Datasheet Highlights

• Paquete: soic-8
• Tipo de interfaz: SPI
• Capacidad de almacenamiento: 64Mbit
• Frecuencia de reloj: 133MHz
• Voltaje de funcionamiento: 2.7v-3.6v

Design Considerations

Compatibilidad y diseño estandarizado: totalmente compatible con las interfaces estándar SPI, Dual SPI, Quad SPI y admite microcontroladores y socs de la corriente principal.
Alto rendimiento y flexibilidad: ofrece lectura y escritura de alta velocidad, un conjunto de instrucciones escalable y soporte para la ejecución directa XIP (Execute In Place).
Bajo consumo de energía y confiabilidad: con arquitectura de bajo consumo de energía y diseño de protección contra pérdidas de energía, es adecuado para dispositivos alimentados por batería.
Seguridad de múltiples niveles y mecanismo de protección de escritura: proporciona protección de escritura de múltiples niveles, bloqueo de bloque, protección de escritura de pérdida de energía, reset de software y otros mecanismos para garantizar la seguridad de los datos.
Amplia gama de paquetes adaptados y diseños de capacidad: sop-8, WSON, TFBGA y otros paquetes están disponibles para facilitar la integración del diseño del sistema.

Conclusion

W25Q64JVSSIQ es ideal para aplicaciones de almacenamiento de código, actualización de firmware, electrónica de consumo y control industrial.
