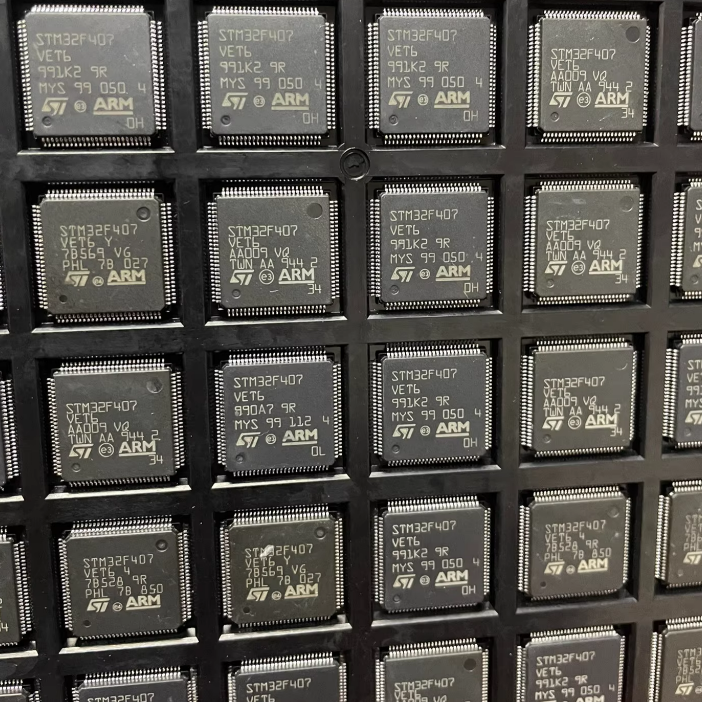

STM32F407VET6 microcontrolador ARM cortex-m4 de alto rendimiento análisis completo: características, arquitectura y aplicaciones

1. Introduction

El STM32F407VET6 pertenece a la familia STM32F407xx de microcontroladores de alto rendimiento (MCU) de STMicroelectronics. Está basado en ARM® Cortex™ -m4f 32-bit RISC kernel y tiene una frecuencia dominante de hasta 168 MHz, Potente potencia de procesamiento y abundantes recursos periféricos, con 1 MB de memoria flash, 192 KB de memoria de acceso aleatorio estática (SRAM) y 4 KB de SRAM de copia de seguridad adicionales que soportan un amplio rango de voltaje (1.8v-3.6v), Y puede funcionar de forma estable en un rango de temperatura de -40 °C a + 105°C, adecuado para una variedad de aplicaciones integradas de alto rendimiento. A menudo se utiliza en control de motor, instrumentos médicos y otros campos.
La serie STM32F407xx está diseñada para satisfacer las necesidades específicas de cada cliente.

2. Key Features

• Rendimiento del kernel
• Núcleo: ARM 32-bit Cortex™ -m4 CPU con unidad de aritmética de punto flotante (FPU).
• Acelerador de tiempo real adaptativo (ART Accelerator™) : soporta la ejecución de instrucciones desde la memoria Flash con cero ciclos de espera.
• Frecuencia dominante: hasta 168 MHz.
• Unidad de protección de memoria (MPU).
• Indicadores de rendimiento: 210 DMIPS/ 1.25 DMIPS/MHz (basado en Dhrystone 2.1 benchmark).
• Soporta el conjunto de instrucciones DSP.
• Recursos de almacenamiento
• Memoria Flash: máximo 1 MB.
• SRAM: total 192 KB + 4 KB, que contiene 64 KB de memoria de datos CCM (core coupled memory) RAM.
• Controlador de almacenamiento estático flexible (FSMC) : soporta memoria externa como Compact Flash, SRAM, PSRAM, NOR y NAND.
• Mostrar la interfaz
• Interfaz paralela LCD: soporta los modos 8080/6800.
• Reloj, reset y gestión de energía
• Voltaje de alimentación: 1.8v ~ 3.6v (para aplicaciones de alimentación con e/s).
• Reinicio y detección de potencia: POR, PDR, PVD, BOR.
• Fuente del reloj:
• Vibración cristalina externa 4 -- 26 MHz
• Oscilador interno de 16 MHz RC (precisión de calibración de fábrica ±1%)
• Vibración cristalina externa de 32 kHz para RTC (con función de calibración)
• Oscilador RC de 32 kHz interno (calibrable)
• Características de baja potencia
• Soporta los modos Sleep, Stop y Standby.
• La fuente de alimentación de respaldo VBAT se utiliza para RTC, con registros de respaldo de 20 x 32 bits y una SRAM de respaldo opcional de 4 KB.
• Función analógica
• Tres adcs de 12 bits con tasas de hasta 2,4 MSPS, un total de 24 canales y hasta 7,2 MSPS en modo escalonado de tres canales.
• 2 DAC de 12 dígitos.
• Control por DMA
• Controlador universal DMA: 16 canales DMA de flujo con soporte de transmisión FIFO y ráfaga.
• Recursos para temporizadores
• Hasta 17 temporizadores: incluido
• 12 temporizadores de 16 bits
• 2 temporizadores de 32 bits
• Frecuencia de funcionamiento máxima 168 MHz
• Cada temporizador admite hasta 4 entradas captura/salida comparación/PWM
• Soporta contador de impulsos con entrada de codificador ortogonal (codificador incremental).
• Interfaz de depuración
• Soporte para depuración de línea serial (SWD) con interfaz JTAG.
• Integrado con cortex-m4 Embedded Trace Macrocell™ (ETM).
• Recursos de e/s
• Hasta 140 puertos de e/s universales con función de interrupción.
• 136 e/s de alta velocidad, soporta hasta 84 MHz.
• 138 5V toleran e/s.
• Interfaz de comunicación
• Soporta hasta 15 periféricos de comunicación:
• Interfaz I²C: hasta 3 canales (compatible SMBus/PMBus).
• USART/UART: hasta 4 USART + 2 UART (velocidad 10.5 Mbit/s, soporte ISO7816, LIN, IrDA, control de modulación y demodulación).
• Interfaz SPI/I²S: 3 SPI (42 Mbit/ S), dos de los cuales son multiplexables como full duplex I²S, con precisión a nivel de audio a través de un PLL de audio interno o un reloj externo.
• Interfaz CAN: 2 vías (CAN 2.0b activo).
• Interfaz SDIO: 1 vía.
• Características avanzadas de conexión
• USB 2.0 dispositivo de velocidad completa/host/controlador OTG: con el PHY en el chip.
• USB 2.0 alta velocidad/full speed device/host /OTG controlador: con DMA dedicado, full speed PHY en chip y ULPI puertos.
• Controlador ethernet MAC (10/100 Mbps) : con DMA dedicado, soporte de marca de tiempo de hardware IEEE 1588v2, interfaz MII/RMII.
• Otros periféricos y características
• Interfaz de cámara paralela de 8-14 bits: tasas de hasta 54 MB/s.
• Generador de números aleatorios verdaderos (RNG).
• Unidad de verificación CRC.
• ID de chip único de 96 bits.
• Reloj RTC en tiempo real: con precisión a nivel de subsegundo con función de calendario de hardware.

3. Working Principle

El STM32F407VET6 se basa en el núcleo de procesamiento ARM® Cortex™ -m4f de 32 bits, con una unidad de operación de coma flotante (FPU) integrada y un conjunto de instrucciones DSP para manejar de manera eficiente tareas de control lógico y operaciones matemáticas al mismo tiempo.
Los programas de este chip se almacenan en la memoria Flash interna y son leidos y ejecutados directamente por el acelerador en tiempo real adaptativo ART Accelerator™. El acceso sin espera se logra incluso a frecuencias de hasta 168 MHz, lo que garantiza el rendimiento de respuesta en tiempo real del sistema.
La estructura del sistema utiliza una arquitectura multibus (AHB, APB1, APB2) que interconecta CPU, memoria y periféricos a alta velocidad para un rápido intercambio de datos.

4. Applications

1. Control de motores y automatización industrial (PLC, inversores, interruptores)
2. Instrumentos médicos y equipos de medición
3. Impresora, escáner
4. Sistemas de audio y multimedia
5. Seguridad inteligente con sistema de video intercomunicación
6. Electrodomésticos y control de climatización (HVAC)

5. Datasheet Highlights

• Núcleo: ARM cortex-m4f, con unidad de aritmética de punto flotante de precisión simple (FPU), soporta el conjunto de instrucciones DSP.
• Frecuencia dominante: hasta 168 MHz.
• Recursos de almacenamiento: 1 MB Flash, 192 KB SRAM, 4 KB SRAM de respaldo.
• Voltaje de funcionamiento: 1.8v ~ 3.6v (puede bajar a 1.7v en 0~70°C).
• Rango de temperatura de funcionamiento: -40 °C a +105°C.
• Paquete: LQFP10

6. Design Considerations

1. Concepto de diseño general
Basado en la CPU ARM® 32-bit Cortex® -m4, la unidad de operación de coma flotante integrada (FPU) y el conjunto de instrucciones DSP, que permite un procesamiento de señal de alta velocidad manteniendo un funcionamiento de bajo consumo de energía: con el consumo de energía de una MCU universal, lograr un rendimiento cercano a un DSP,
La arquitectura permite la ejecución desde Flash zero en espera a través de ART Accelerator™, lo que permite un rendimiento de hasta 210 DMIPS a 168 MHz, lo que permite una alta velocidad y una respuesta en tiempo real.
2. Concepto estructural del sistema
El chip interno adopta una estructura de matriz de bus AHB de múltiples capas para distribuir CPU, DMA, memoria y periféricos en un dominio de bus independiente, lo que garantiza el paralelismo y el tiempo real de la transmisión de datos.
Diseño modular de interfaces periféricas (incluyendo SPI, I²C, USART, USB OTG, Ethernet MAC, etc.)
Refleja las ideas de diseño de sistemas de alta integración y capacidad de comunicación múltiple, y es adecuado para sistemas embebidos complejos.
3.power y concepto de arquitectura del reloj
El STM32F407VET6 utiliza una estructura de árbol de reloj flexible con múltiples divisiones de dominio de potencia y soporta un rango de trabajo de 1.8v a 3.6v. Múltiples fuentes de oscilación incorporadas (HSE, HSI, LSE, LSI) y PLL permiten cambiar de forma flexible entre los modos de alto rendimiento y bajo consumo de energía. El objetivo es optimizar el consumo de energía y mantener el sistema en tiempo real a través de la programación dinámica del reloj y la gestión de energía.
4. Bajo consumo de energía y concepto de diseño de confiabilidad
Proporciona modos de ahorro de energía de varios niveles, como Sleep, Stop y Standby, y mantiene el RTC trabajando con registros de respaldo a través de un dominio VBAT independiente para satisfacer las necesidades de funcionamiento prolongado de los dispositivos alimentados por batería. La combinación de la unidad de verificación CRC, el perro de vigilancia independiente, el número de identificación único y el mecanismo de protección de memoria MPU muestra la dirección de diseño de la serie STM32 que se centra en la seguridad del sistema y la confiabilidad de grado industrial.

7. Conclusion

El STM32F407VET6 combina el procesamiento de alto rendimiento, la conectividad flexible, la gestión de bajo consumo de energía y la confiabilidad de grado industrial en una plataforma de un solo chip. El STM32F407VET6 ofrece una solución ideal para aplicaciones embebidas que requieren un procesamiento de señal eficiente y una comunicación multiprotocolo, como automatización industrial, procesamiento de audio, sistemas de comunicación, electrónica médica y dispositivos de consumo.
