SBAW56LT1G interruptor de diodo dual-link dvi yang o-sot - UN total de 23 | 70V 200mA

Introduction

SBAW56LT1G es un diodo de conmutación de alta velocidad de dos vías de ON Semi encapsulado como sot-23. El voltaje reverso más alto es 70V y la corriente delantera clasificada es 200mA. Tiene características de recuperación rápida con un diseño de baja capacitancia. Es adecuado para aplicaciones de carga ligera como protección de interfaz MCU, aislamiento de señal de equipos de comunicación, módulos de potencia, etc., Tiene las ventajas de tamaño pequeño y alta confiabilidad.

Características/características

• El prefijo S es conveniente para el automóvil y otros usos que requieren requisitos especiales del sitio y del cambio del control; Cumple con la norma aec-q101 y admite los requisitos de PPAP
• Estos dispositivos están libres de plomo, halógenos/retardantes de llama y cumplen con RoHS

Pinout / Schematic

Encapsulación: diodo doble sot-23 (to-236-3 / sc-59) con disposición de ánodo común.

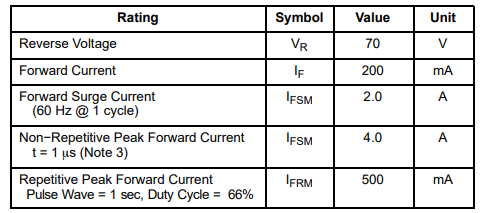

Absolute maximum ratings

Not to exceed：

Application

1. Conmutación de señal de alta frecuencia (conmutación de alta velocidad)

Red de conmutación de señal para módulos MCU o rf.

2. Protección de voltaje reversa (protección de polaridad reversa)

Puesto en el final de la fuente de alimentación de entrada, juega un papel de protección de carga ligera, para evitar el daño del chip debido a la conexión negativa inversa.
Las estructuras de doble diodo se pueden utilizar como una combinación de señales diferenciales o protección multiplexada.

3. Pinza de voltaje y supresión de sobretensiones (Clamping/supresión transitoria)

Con TVS, resistor limitador de corriente, se utiliza para la tarjeta de placa de pequeña potencia para evitar picos transitorios en el extremo de la fuente de alimentación o señal.

4. Conformación de señal con protección de nivel lógico

El circuito de abrazaderas se forma a través de un diodo cuando la e/s O GPIO está conectada a un sensor externo.
Evite que el puerto digital 3.3v /5V sea impactado por el alto voltaje externo, mejore la durabilidad del interfaz.

5 UN rectificador de corriente (Low - current rectification)

Hacer rectificaciones simples en la adquisición de energía, sensores de baja potencia, circuitos de transformación en miniatura.

6. Aislamiento en la matriz de conmutación analógica

Como un dispositivo de aislamiento rápido en una matriz de conmutación de señal analógica, se utiliza en selectores de señal multiplexados.
La estructura del ánodo común de los dos diodos es exactamente lo que crea la estructura de conmutación A→B y A→C.

7. Circuito auxiliar de conducción MOSFET

Se utiliza como ruta de liberación rápida de carga de puerta o ruta auxiliar de paso de anti-guía.

8. Pequeña lógica or-ing en el tablero (interruptor de alimentación automático)

Alimentación USB + alimentación externa de 5V or-ing, dos fuentes de alimentación combinadas a través del diodo, seleccionando automáticamente el voltaje más alto todo el camino.

Design notes

• Margen de voltaje de funcionamiento: el voltaje inverso máximo es 70V. El sistema necesita dejar un margen de seguridad si excede el pico del producto.

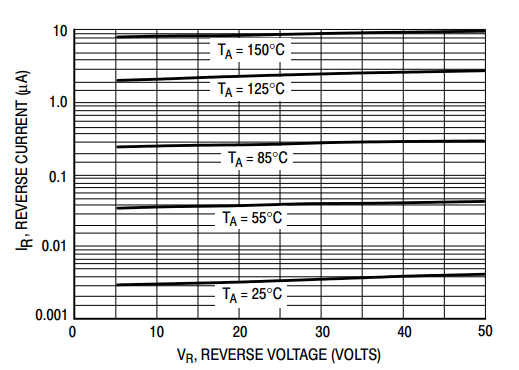

• La fuga inversa aumenta con la temperatura: el aumento del IR en alta temperatura es obvio. Cuando se utiliza en un ambiente de alta temperatura, es necesario verificar si el IR puede aceptar la temperatura de trabajo más alta.
• Velocidad de conmutación y capacitancia: cuando se utiliza para conmutación de alta velocidad o líneas de señal mixtas, Ct y TRR afectarán la integridad de la señal. Se recomienda hacer la verificación experimental primero en la ruta de alta velocidad.
• Proceso de encapsulación/soldadura: sot-23 se usa comúnmente en soldadura de reflujo. Preste atención al diseño del disco y a la curva de temperatura de reflujo.

Cross-references

Los dispositivos de reemplazo comunes BAW56, BAW56L, MMBD4148, antes de reemplazar la necesidad de comparar Vr, TRR, Ct con la capacidad de potencia/sobretensión.

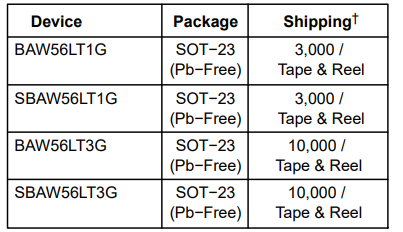

ORDERING INFORMATION

Conclusion

SBAW56LT1G es un diodo de conmutación de alta velocidad de dos vías con un rendimiento compacto y estable. Es muy adecuado para el diseño de circuitos modernos de bajo consumo de energía. Las características de recuperación rápida, la baja capacitancia y la clasificación robusta de 70 V / 200 mA hacen que sea fiable en aplicaciones como conmutación de señales, protección, pinza y rectificación de baja corriente. El paquete sot-23 ayuda a optimizar el diseño de PCB, por lo que es una opción práctica en la electrónica de consumo, equipos de comunicación, así como en el diseño de circuitos generales.
