PESD12VL2BT - Q | doble canal baja capacitancia ESD diodos de protección

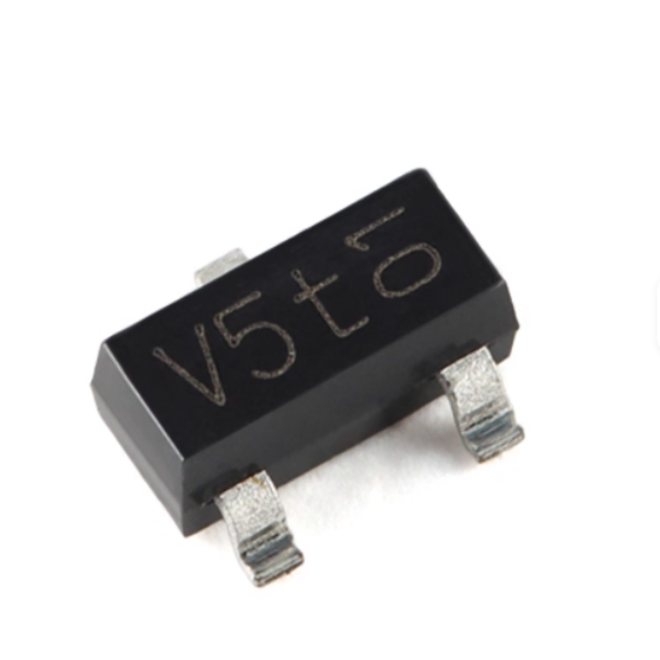

PESD12VL2BT-Q es un diodo de protección de descarga electrostática bidireccional de baja capacitancia encapsulado como SOT23, diseñado para proteger dos líneas de señal de daños causados por ESD y otros transitorios. A menudo se utiliza en interfaces digitales sensibles para evitar daños causados por la electricidad estática y sobretensiones.

Conozca a PESD12VL2BT-Q

Características y ventajas

• Protección máxima contra descargas electrostáticas en ambas rutas.
• Potencia de pulso pico: P_PPM = 200 vatios
• Tensión de sujeción baja: V_CL = 37 voltios
• Pequeño paquete de plástico SMD
• Corriente de fuga ultra baja: I_RM = 1 naan
• Protección ESD hasta 30 kv
• IEC 61000-4-2, nivel 4 (ESD)
• IEC 61000-4-5 (sobretensión); I_PPM = 5 años.
• Cumple con la norma aec-q101 y se recomienda para aplicaciones automotrices.

Pinning information

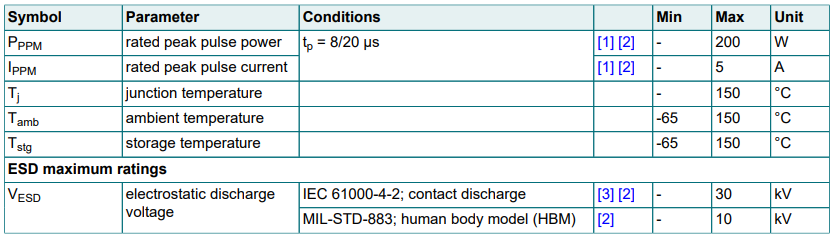

Absolute Maximum Ratings

Uso pesd12vl2bt-q

El pesd12vl2bt-q funciona como una matriz de diodos de protección ESD de doble canal y bidireccional, específicamente diseñada para proteger las líneas de señal contra sobretensiones electrostáticas o transitorios. Normalmente, casi no funciona ni afecta la señal, cuando ocurre, puede conducir instantáneamente, liberar la energía.
Condición de trabajo normal
Cuando el voltaje de la línea de señal está dentro del rango de seguridad, el diodo está en un corte inverso y la corriente de fuga es muy pequeña. El efecto en la señal es aproximadamente igual a 0.
Se puede utilizar en:

• Línea de datos de alta velocidad
• Interfaz de comunicación
• Puerto IO frontal para MCU/IC

ESD/ cuando llega el impulso
Cuando hay descargas electrostáticas o picos transitorios en el exterior:

1. El voltaje de la línea de señal excede instantáneamente el voltaje de ruptura del dispositivo, y el voltaje se disparará repentinamente.
2. La unión PN interna o efecto avalancha ocurre cuando el diodo se abre en el nivel de picosegundo a nanosegundo, formando una ruta de baja resistencia a través de la unión TVS.
3. La energía se descarga: la gran corriente se desvía a la GND, el voltaje de la línea de señal se sujeta a un valor seguro y sobrevive el MCU/SoC de la etapa posterior.

Notes:Este proceso se llama tensión Clamping y es la función central de los dispositivos TVS.

---

¿Cómo funciona el doble canal?

Dos líneas de señal cada una protegida independientemente
Comparte un extremo de tierra
A menudo utilizado en: USB/UART/CAN/GPIO

Ejemplos de aplicación

• Computadoras y periféricos
• Equipos de audio y video teléfonos y accesorios
• Sistema de comunicación
• Dispositivos electrónicos portátiles
• Protección de tarjeta SIM

Notas: casi no participa en el trabajo del circuito en condiciones normales; Cuando las ondas electrostáticas o transitorias emergen, se conducirá rápidamente en el nivel de nanosegundos, abrazando la energía peligrosa y drenando al suelo, de modo que pueda proteger eficazmente los chips de la etapa posterior y la confiabilidad del sistema.

---

Preguntas frecuentes acerca de pesd12vl2bt-q

Q1: si afectará la señal normal
No lo haré. Dentro del rango de voltaje de funcionamiento normal, el dispositivo está en el estado de corte y la corriente de fuga es muy pequeña, casi ninguna influencia en la señal
Q2: ¿Qué tan alto voltaje de funcionamiento es conveniente para pesd12vl2bt-q?
Tensión inversa de funcionamiento nominal de aproximadamente 12V, adecuado para protección de línea de señal de 12V y menos
P3: ¿Qué posición se debe poner en el circuito?
Cerca del final de la interfaz, ya que la electricidad estática se descarga antes de entrar en la PCB, puede reducir la energía de sobretensión en la placa.
Q4: ¿Puede substituir el otro diodo de sot-23 ESD?
La sustitución puede considerarse cuando coinciden las siguientes condiciones:

• Voltaje de funcionamiento similar
• Nivel de capacitancia similar
• Definición de pin consistente

Antes de reemplazar, verifique la asignación de Pin y el voltaje de Clamping.
