LT3097 dual way LDO en detalle: guía de diseño de energía ultra bajo ruido

El LT3097 es un regulador lineal diferencial de baja tensión de alto rendimiento con salida positiva y negativa de dos vías. Fabricado por yadnor semiconductor, el LT3097 utiliza una arquitectura de relación de rechazo de potencia ultra baja y ultra alta. Se utiliza principalmente para la alimentación de circuitos analógicos y de rf que son extremadamente sensibles al ruido.

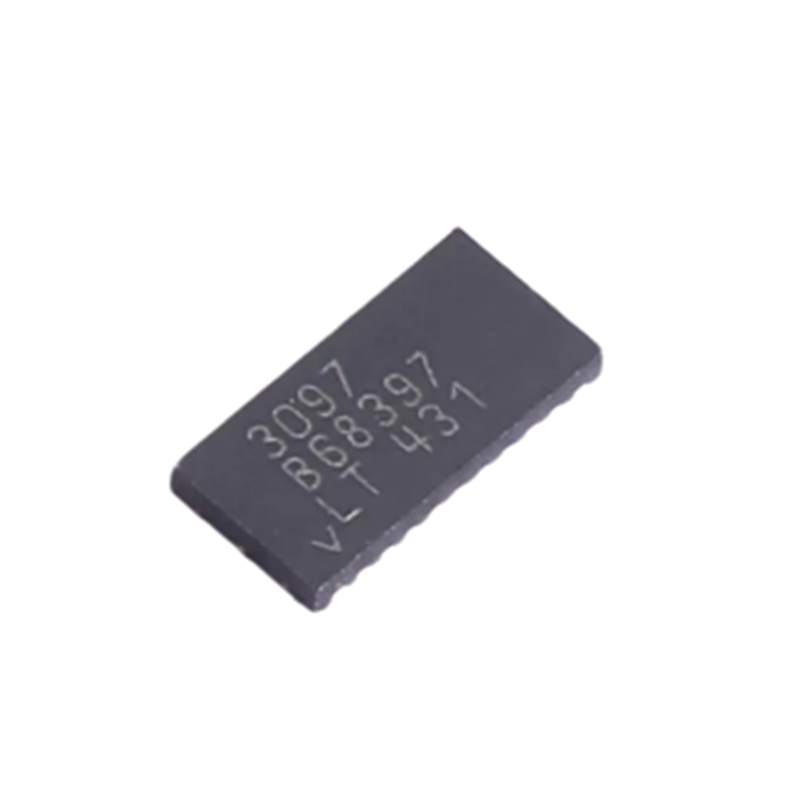

Descripción general de LT3097

LT3097 es un regulador lineal diferencial de baja presión de dos canales, especialmente diseñado para proporcionar una salida dual positiva y negativa con un excelente rendimiento. Fabricado por yadnor semiconductor, este producto ofrece un excelente rendimiento con una alta relación de supresión de potencia (PSRR), ruido ultra bajo, así como una limitación de corriente programable. Ideal para alimentar circuitos analógicos sensibles o circuitos de rf.
Este dispositivo puede proporcionar una corriente de salida de hasta 500mA por regulador de voltaje, con una diferencia de presión típica de 260mV/235mV. La corriente de funcionamiento estática del dispositivo es muy baja, aproximadamente 2,2 mA en el extremo positivo y 2,35 mA en el extremo negativo, y puede bajar A 0.3µA (positivo) / 3µA (negativo) en el modo apagado.
El LT3097 tiene un amplio rango de voltaje de salida:

• Salida positiva: 0 V ~ 15 V
• Salida negativa: 0 V ~ -19.5v

Su amplificador de error funciona con ganancia por unidad, lo que hace que el ruido de salida, PSRR, banda ancha y la tasa de ajuste de carga sean prácticamente independientes de la tensión de salida establecida y se mantengan estables y consistentes.

El LT3097 funciona de forma estable con un capacitor de salida cerámico mínimo de 1010 µF por canal. Múltiples funciones de protección incorporadas, incluyendo la protección de limitación de corriente de tipo de retorno y la protección térmica con histéresis. Además, el canal de salida positivo está equipado con protección de batería inversa y protección de corriente inversa. El LT3097 está equipado con un paquete mejorado resistente al calor, 22 cables de 6 mm x 3 mm y plástico doble plano sin cables (DFN). Es ideal para soluciones de diseño compacto que requieren una regulación precisa y de bajo ruido de alimentación de dos circuitos.

Características de LT3097

• Ruido RMS de salida ultra baja: 0,8 microvoltios RMS (10 hz a 100 kilohz)
• Densidad espectral de ruido de salida ultra baja: 2 volts/raíz hertz hacia adelante y 2,2 volts/raíz hertz hacia negativo a 10 kilohertz
• Ruido ultra bajo de 1/f: 10 microvoltios de pico positivo y 3,2 microvoltios de pico negativo a 0,1 hz a 10 hz
• Relación de supresión de potencia ultra alta: 76 db hacia abajo y 74 db hacia abajo en 1 MHZ
• Corriente de salida: 500 ma
• Amplio rango de voltaje de entrada: ± 1,8 voltios a ±20 voltios
• Un solo capacitor por canal puede optimizar el rendimiento de ruido y la relación de supresión de energía
• SET pin actual: 100 microamperios, precisión inicial ±1%
• Una sola resistencia por canal puede configurar el voltaje de salida
• Función de limitación de corriente programable
• Voltaje diferencial de baja tensión: 260 milivolts positivo, 235 milivolts negativo
• Rango de voltaje de salida: positivo 0 voltios a 15 voltios, negativo 0 voltios a -19.5 voltios
• Indicación programable de disponibilidad de energía
• Capacidad de inicio rápido
• Precisión habilitar/bajo voltaje función de bloqueo
• Circuito limitador de corriente interno con protección de retorno
• Capacitancia mínima de salida: 10 microvolts ceramic capacitor
• Compacto slim 22 pines moldeado DFN paquete, tamaño 6 mm x 3 mm

Configuración de pin LT3097

Disposición del pin:

• Izquierda: LDO positivo (INP → OUTP)
• Lado derecho: LDO negativo (INN → OUTN)
• Medio: control y GND

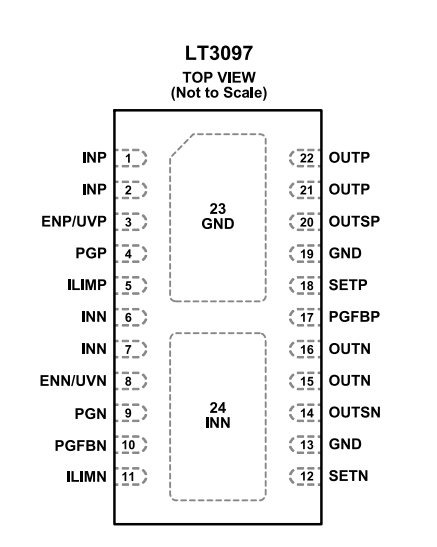

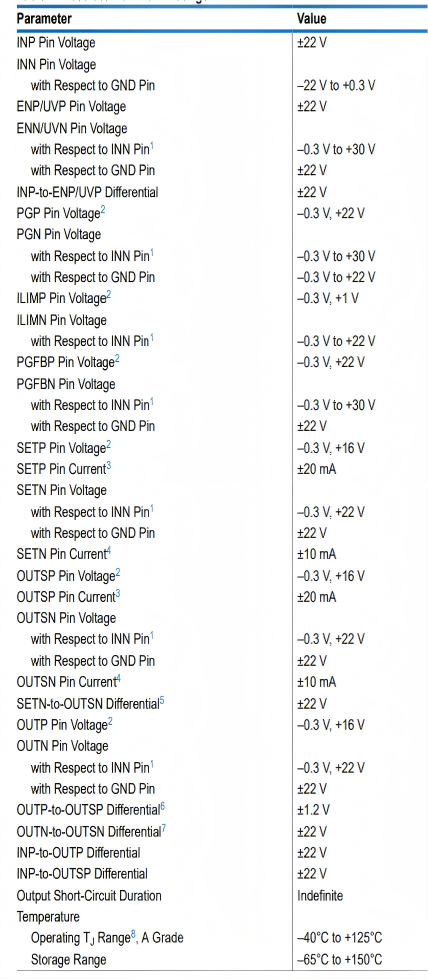

LT3097 calificaciones máximas absolutas

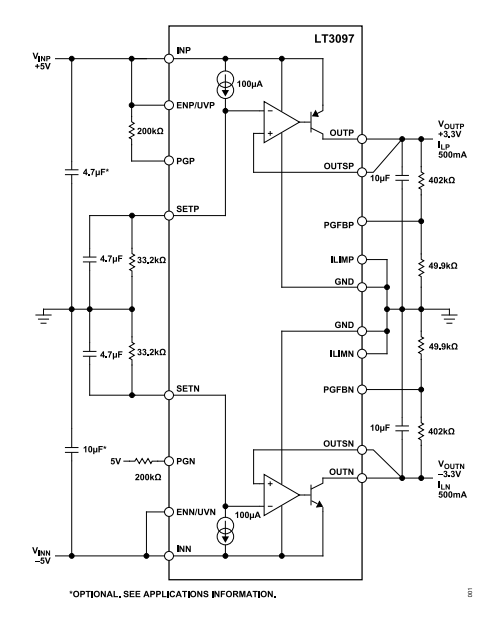

LT3097 aplicaciones típicas

1. Fuente de alimentación de ruido ultra bajo de doble polaridad
El LT3097 tiene un nivel de ruido ultra bajo (nivel μVrms) y un alto PSRR (supresión de la ripple de energía), por lo que un solo chip puede proporcionar energía positiva y negativa. Capaz de reducir el número de dispositivos, la consistencia del sistema de elevación y reducir la interferencia de ruido. A menudo se utiliza en escenarios como amplificadores operativos, frontales analógicos de precisión y sistemas de audio.
2.rf RF fuente de alimentación
Los sistemas RF son extremadamente sensibles al ruido de la fuente de alimentación. El ripple de la fuente de alimentación puede conducir directamente a un ruido de fase peor, distorsión de la señal y aumento de la tasa de error de bit de comunicación. Y la ventaja de LT3097 es PSRR ultra alto y el ruido de salida es muy bajo, puede efectivamente promover la pureza de la señal y la estabilidad del enlace del rf.
3. Instrumentos de bajo ruido
En osciloscopios, equipos de medición óptica y escenarios de instrumentos de laboratorio, la precisión de la medición instrumental a menudo está limitada por el ruido de la fuente de alimentación. Y la función del LT3097 es proporcionar "energía limpia" y reducir los errores de medición.
4. Convertidor de datos de alta velocidad/alta precisión
El ruido del LT3097 es estable y no varía con el voltaje de salida, y tiene un alto PSRR para suprimir la interferencia de la fuente de alimentación de conmutación upstream. Resuelva eficazmente el problema que el ruido de la fuente de alimentación afectará directamente ENOB y SNR.
5. Aplicaciones médicas: imagen y diagnóstico
Equipos de aplicación común, como CT/ rm o equipos de ultrasonido y detección de señales biológicas, requieren muy poco ruido, alta estabilidad y alta confiabilidad. LT3097 puede ser alimentado con precisión y tiene múltiples mecanismos de protección, lo que puede garantizar la precisión de los datos médicos y la seguridad del equipo.
6. Fuente de alimentación precisa
En aplicaciones de fuentes de alimentación de referencia, sistemas de calibración y controles industriales, hay una demanda de salida estable y baja deriva, bajo ruido. El LT3097 tiene la ventaja de permitir que el amplificador de error funcione a una ganancia unitaria y que el rendimiento no cambie con el voltaje.
7. Estabilización de voltaje en el nivel después de cambiar el poder
Cuando se utiliza como fuente de alimentación conmutada, LT3097 puede purificar el voltaje de salida mediante la supresión de la ondulación residual contra el ruido de conmutación de alta frecuencia. Esta arquitectura híbrida combina la alta eficiencia de un regulador de conmutación con el rendimiento de bajo ruido de un regulador lineal. Por lo tanto, LT3097 puede lograr eficiencia y bajo nivel de ruido.

LT3097 ventajas de diseño

• Fuente de alimentación dual positiva y negativa en una sola pieza (ahorro de espacio)
• Muy poco ruido → ideal para sistemas analógicos de alta gama
• Alta PSRR → alta capacidad de ripple de la fuente de alimentación de conmutación de supresión
• Simplicidad periférica → solo 1 resistencia + capacitor por circuito

Precauciones para usar LT3097

• Capacitancia de salida ≥ 10µF capacitancia cerámica
• Preste atención a la disipación de calor en el diseño de PCB (encapsulado DFN)
• Alto rendimiento PSRR depende de cableado razonable

Acerca de LT3097 preguntas frecuentes y respuestas reales

1. ¿Por qué la salida es inestable/oscilante?
Causas comunes:

• Capacitancia de salida insuficiente (< 10µF)
• Se utiliza una alta capacitancia ESR (o el diseño está demasiado lejos)
• PCB cableado demasiado largo

La solución:

• Capacitores cerámicos de al menos 10µF por salida
• Capacitancia cerca del pin OUT
• Preferencia con X5R/X7R

2. ¿El ruido de salida no alcanza el valor nominal?
Causas comunes:

• NR (reducción de ruido) pin desconectado capacitor
• La entrada de energía es ruidosa
• Interferencia de diseño de PCB

La solución:

• Más 10nF~100nF capacitor en el pin NR
• Nivel anterior recomendado con filtro de tipo LC o π
• Separación razonable entre tierra analógica y tierra de potencia

3. ¿Por qué la diferencia de presión (Dropout) es más grande que el manual de datos?
Causas comunes:

• Corriente cercana al máximo (500mA)
• Temperatura más alta
• Pobre disipación de calor PCB

La solución:

• Reserva suficiente margen de entrada (≥300mV)
• Disipación de calor optimizada (GND en grandes áreas)
• Reduzca la corriente de carga

4. ¿Voltaje de salida positivo y negativo asimétrico?
Causas comunes:

• Configuración incorrecta de la resistencia SET
• Diferentes cargas de canal positivas y negativas
• Inconsistencia de referencia de tierra

La solución:

• Cálculo preciso de la resistencia SET
• Los canales positivos y negativos intentan cargar simetría
• Asegurar un único punto de referencia GND

5. ¿Cómo hacer si el chip tiene fiebre severa?
Análisis de causa:

• LDO es esencialmente un dispositivo lineal, consumo de energía = (vin-vout) × I

La solución:

• Reduce el voltaje de entrada
• Despresurización con etapa previa dc-dc
• Disipación de calor reforzada (DFN bottom pad)

6. ¿Señal anormal del poder bueno (PG)?
Causas comunes:

• La salida no alcanza el voltaje establecido
• Pines PG no se extraen correctamente
• Problemas de orden de inicio

La solución:

• Compruebe si la salida es estable
• Use una resistencia pull-up (generalmente 10k)
• Confirme que SHDN es lógicamente correcto

7. ¿Puede reemplazar a otro LDO?
Sí, pero tenga en cuenta que:

• Si necesita energía dual positiva y negativa
• Si los requisitos de ruido son consistentes
• Si los pines son compatibles (generalmente no)
