LM3480 Linear Voltage Regulator User Guide

LM3480 es un pequeño, integrado regulador lineal diferencial de baja tensión diseñado para aplicaciones de bajo consumo de energía y espacio restringido. Es ampliamente utilizado en dispositivos electrónicos portátiles, sistemas embebidos y aplicaciones de automatización industrial que requieren tamaño compacto y regulación de energía eficiente.

Resumen de LM3480

El LM3480 es un regulador lineal integrado que soporta hasta 30V de voltaje de entrada. Bajo la condición de carga completa de 100mA, la caída de presión máxima no es más de 1.2v, con buen rendimiento diferencial de baja presión. El paquete estándar del LM3480 es un paquete pequeño de 3 pines sot-23, adecuado para escenarios de aplicación que requieren un alto espacio.
La serie LM3480 ofrece una variedad de versiones de salida fija de 5V, 12V y 15V. Se puede utilizar como una pequeña alternativa a la serie LM78Lxx estándar de la industria y dispositivos similares. En comparación con la serie LM78Lxx que generalmente requiere una caída de presión de 2V ~ 2.5v, LM3480 requiere solo aproximadamente 1.2v de caída de presión, lo que lo hace competente para entornos de aplicación con diferencias de presión de entrada y salida más bajas.

Además, la serie LM3480 incluye modelos con la especificación 3.3v. El LM3480 ofrece una amplia gama de opciones de alimentación, incluyendo:

Características de LM3480

• Rango de voltaje de entrada: hasta 30V
• Versiones 3.3v, 5V, 12V y 15V disponibles
• Encapsulado con subminiatura 3 pines sot-23
• Voltaje de entrada máximo de funcionamiento 30V
• Asegure una caída de presión máxima de 1.2v a plena carga y en un rango de temperatura completo
• Asegúrese de que la corriente de carga mínima sea 100mA
• La tolerancia de voltaje de salida se asegura de que sea ±5% a plena carga y rango de temperatura completo
• Rango de temperatura de unión de trabajo: -40℃ ~ +125℃

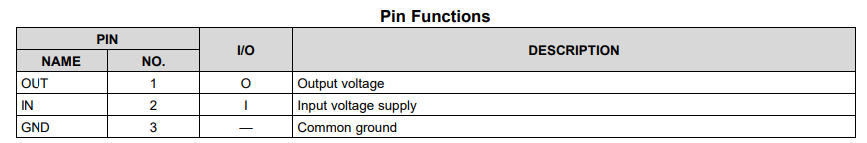

LM3480 pin configuración y características

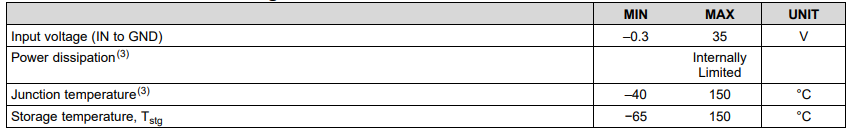

LM3480 calificación máxima absoluta

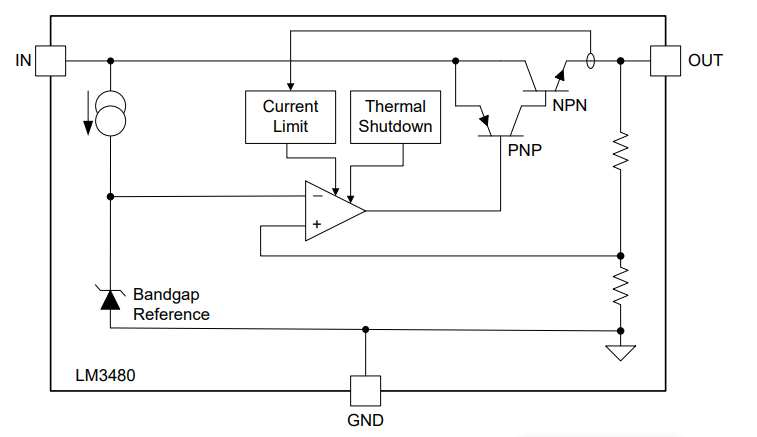

LM3480 diagrama de bloques funcional

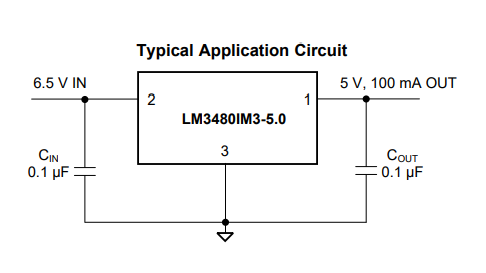

LM348 escenarios de aplicación

1. Reemplazo miniatura para la serie LM78Lxx y dispositivos similares
La serie LM3480 está diseñada como una "alternativa de actualización pequeña" a los reguladores lineales tradicionales LM78Lxx, especialmente para espacios limitados y escenarios de demanda diferencial de baja presión. En el diseño tradicional, si el voltaje de entrada es solo un poco más alto que la salida (por ejemplo, 7V→5V), el LM78L05 puede no funcionar correctamente, mientras que el LM3480 todavía puede estabilizar la salida. Esto le da una ventaja en sistemas de baja potencia.

2. 5 voltios ±5% a 3,3 voltios, 100 ma microconvertidor
El LM3480 (versión 3.3v) es ideal como un convertidor lineal fácil de 5V a 3.3v. Un LDO convencional (como el lm1117-3.3) normalmente requiere una diferencia de presión de aproximadamente 1,2 V a 1,3 V y puede estar cerca de su límite a una entrada de 4,75 V, mientras que el LM3480 todavía puede funcionar de manera confiable. El bajo costo y el tamaño pequeño del esquema de la fuente de alimentación 3.3v se pueden lograr sin DC/DC complejo.
3. Regulador trasero para cambiar el convertidor dc/dc
El LM3480 se utiliza a menudo como un regulador lineal de la etapa posterior (Post Regulator) después de una fuente de alimentación conmutada (DC/DC) para mejorar la calidad de la fuente de alimentación. Esta combinación de "DC/DC + LDO", es actualmente la arquitectura de energía dominante en el diseño industrial.
4. Alimentación de polarización de circuito analógico
LM3480 es muy adecuado como fuente de alimentación de polarización de circuito analógico. Los circuitos analógicos son extremadamente sensibles al ruido de la fuente de alimentación, mientras que LM3480 puede proporcionar efectivamente una fuente de alimentación de referencia limpia y estable, evitando la distorsión o la deriva de la señal.

LM3480 reemplazo y compatible

LM3480 está disponible como una alternativa de actualización para los siguientes dispositivos:

• LM78L05 / LM78L12 / LM78L15 y así sucesivamente
• Otros reguladores lineales de clase 100mA

Las ventajas son:

• Más baja caída de presión
• Paquete más pequeño
• Mejor para el diseño compacto moderno

LM3480 características del producto

• Diseño diferencial de casi baja presión: en comparación con LM78Lxx tradicional (caída de presión de 2~ 2.5v), LM3480 solo cerca de 1.2v
• Paquete de tamaño pequeño: ideal para diseños de PCB de alta densidad
• Amplio rango de entrada: puede ser alimentado directamente desde el sistema de alta tensión (por ejemplo, 12V, 24V)
• Fuerte estabilidad: el circuito periférico es simple y requiere pocos capacitores

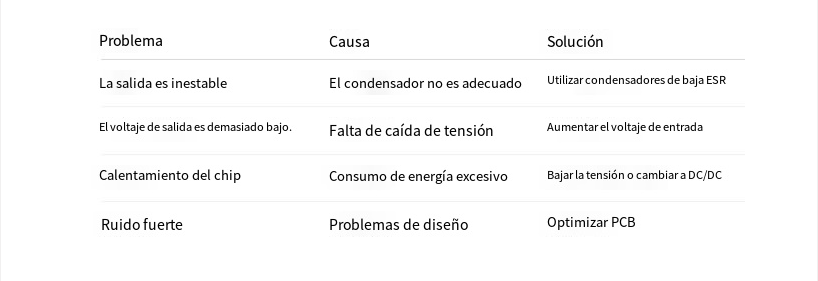

Problemas y soluciones comunes
