ISL99380FRZ-TR5935: Solución inteligente de nivel de potencia 80A para IA y computación de alto rendimiento

Número de pieza.:: ISL99380FRZ-TR5935

Fabricante:: Renesas Electronics Corporation

Paquete:: -

Descripción:: MOD SMART POWER STAGE SPS

Quantity:: RFQ Añadir lista Comprar Añadir carrito

Pago:

Buques:

Detalles del artículo

Detalles
Especificaciones
Comparación

Con el desarrollo de servidores con IA, tarjetas gráficas aceleradas (GPU), plataformas de computación en la nube y placas base de alto rendimiento, los procesadores exigen mayores exigencias a los sistemas de alimentación. Las CPU y GPU modernas no solo necesitan una mayor corriente de salida, sino que también requieren que los sistemas de alimentación tengan una respuesta transitoria más rápida, una eficiencia de conversión más alta y una capacidad más precisa de monitoreo de temperatura y corriente.

El ISL99380FRZ-TR5935 es un módulo inteligente de etapa de potencia (SPS) de 80 A desarrollado por Renesas Electronics, diseñado principalmente para sistemas de alimentación de CPU, GPU, servidores y placas base de centros de datos de alto rendimiento.

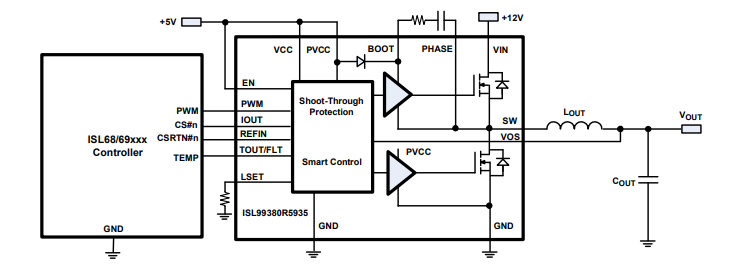

Block Diagram

¿Qué es el Smart Power Stage (SPS)?

El SPS es una solución altamente integrada de gestión de energía que combina:

High-Side MOSFET
Low-Side MOSFET
Gate Driver
Detección de corriente
Monitoreo de temperatura

Integrado en un solo encapsulado.
En comparación con los esquemas tradicionales de MOSFET discretos, el SPS ofrece:

mayor densidad de potencia
menor área ocupada por la PCB
menor consumo de energía
mayor fiabilidad del sistema

En servidores de gama alta y GPU de inteligencia artificial, el SPS se ha convertido gradualmente en la arquitectura principal de alimentación.

Funciones principales del ISL99380FRZ-TR5935

1. Soporte para una corriente de salida de hasta 80 A
El ISL99380FRZ-TR5935 soporta una corriente de salida continua máxima de 80 A, lo que permite satisfacer ciertas necesidades de alimentación de núcleo con alto consumo de energía.
Para los chips de inteligencia artificial modernos, la corriente del núcleo suele superar varios cientos de amperios; por ello, las placas base suelen emplear arquitecturas de alimentación paralela multifásica, y la serie ISL99380 es ideal para construir un VRM multifásico de alta corriente.
2. Arquitectura integrada DrMOS/SPS
Integración interna:

High-side MOSFET
Low-side MOSFET
Gate Driver

Puede reducir el número de componentes periféricos.
Las ventajas de este diseño incluyen:

Superficie más reducida del PCB: adecuada para servidores de alta densidad y diseños de tarjetas gráficas.
Menores parámetros parasitas: disminuye la inductancia y resistencia parasitarias, mejorando la estabilidad en conmutaciones de alta velocidad.
Mayor eficiencia de conversión: reduce las pérdidas por conmutación y por conducción.
BOM más sencilla: disminuye el número de componentes periféricos, reduciendo la complejidad del diseño.

Esto representa una mejora importante frente a los esquemas tradicionales con MOSFET en el caso de SPS.
3. Función de detección de corriente de alta precisión
La serie ISL99380 incorpora un módulo integrado de monitoreo de corriente de alta precisión, con un margen de error tan bajo como ±3%.
Aprovecha para:

Muestreo de corriente
Control de línea de carga (Loadline)
Gestión dinámica del consumo energético

Sistema de alimentación digital multifásico.
4. Función integrada de monitoreo de temperatura
El chip incluye una salida de monitoreo de temperatura (TOUT), con una sensibilidad aproximada de 8mV/^{\circ}C. Permite retroalimentación en tiempo real del estado térmico, mejorando así la fiabilidad del sistema.
5. Capacidad de conmutación de alta frecuencia
El ISL99380FRZ-TR5935 soporta hasta:
f_{SW}=1,25 MHz
Una frecuencia de conmutación elevada permite:

Reducir la ondulación de salida
Disminuir el tamaño de la inductancia de salida
Aumentar la velocidad de respuesta transitoria
Optimizar el rendimiento bajo carga dinámica

Esto es especialmente relevante en escenarios de computación AI, donde la variación de corriente en las GPU es extremadamente rápida.
6. Mecanismos completos de protección
Incluye internamente:

Protección contra sobrecorriente (OCP)
Protección contra sobrecalentamiento (OTP)
Bloqueo por baja tensión (UVLO)
Protección contra cortocircuito

Mejoran significativamente la estabilidad del sistema y su seguridad.
Estas funciones contribuyen notablemente a:

Estabilidad de equipos industriales
Fiabilidad operativa de servidores
Seguridad en centros de datos

¿Por qué los servidores de IA dependen cada vez más del SPS?

A medida que el consumo energético de las GPU de NVIDIA, los ASIC para IA y las CPU de alto rendimiento aumenta constantemente, el sistema de alimentación se ha convertido en un aspecto central del diseño de placas base.
Por ejemplo:

El consumo de una GPU de IA puede superar los 700 W
Las CPU de servidores de gama alta superan los 400 W
La corriente del VRM en centros de datos puede alcanzar varios miles de amperios

Esto implica:

Mayor eficiencia
Menor generación de calor
Monitoreo más preciso
Respuesta más rápida

y todo ello se ha convertido en condiciones esenciales.
En comparación con la arquitectura tradicional DrMOS, el SPS ofrece:

Mayor integración
Mejores prestaciones en gestión térmica
Detección de corriente más precisa

Por ello, se utiliza ampliamente en:

Servidores de IA
Tarjetas de aceleración GPU
Plataformas de computación en la nube
Placas base para gaming
Módulos industriales DC-DC de alto rendimiento

Aplicaciones típicas del ISL99380FRZ-TR5935

VRM en placas base de servidores
Fuentes de alimentación para IA/GPU
Alimentación en centros de datos
Tarjetas gráficas de gama alta
Módulos industriales de fuente de alimentación DC-DC de alto corriente

Ideal para sistemas de alimentación de alta confiabilidad.

Resumen

El ISL99380FRZ-TR5935 es un etapa de potencia inteligente de alto rendimiento con una corriente de salida de 80 A, que combina alta corriente, alta eficiencia, detección precisa de corriente, monitoreo de temperatura y múltiples mecanismos de protección. Es especialmente adecuado para GPU de IA, centros de datos, VRM de servidores y plataformas de computación de alto rendimiento.
En el contexto del creciente aumento en la capacidad de procesamiento de IA, el suministro eléctrico digital de alta densidad, alta eficiencia y multifásico se convertirá en la dirección central del desarrollo futuro de las fuentes de alimentación para servidores, siendo el ISL99380, serie SPS, uno de los componentes clave en esta tendencia.
