Interruptor analógico SPDT CMOS de doble canal ADG736BRMZ | bajo consumo, baja distorsión y alta velocidad de conmutación

Introduction

ADG736 es un dispositivo monolítico encapsulado en el formato MSOP-10 que incluye dos interruptores CMOS SPDT (un solo interruptor, doble terminal) seleccionables de forma independiente. Diseñados con tecnología submicrométrica, estos interruptores ofrecen bajo consumo energético, alta velocidad de conmutación, baja resistencia de conducción, baja corriente de fuga y un ancho de banda de señal de entrada amplio.
ADG736 opera con una única fuente de alimentación de 1,8 V a 5,5 V, ideal para dispositivos portátiles y de batería. Gracias a su resistencia de conducción estable, ofrece alta linealidad y baja distorsión, lo que lo hace especialmente adecuado para la conmutación de señales de audio y video. Además, su conducción bidireccional permite que el rango de la señal de entrada alcance el voltaje de la fuente, garantizando una conmutación segura y confiable.

Características

• alimentación única de 1,8 V a 5,5 V;
• rango de temperatura automotriz: −40 °C a +125 °C;
• resistencia de 2,5 Ω (típica);
• baja linealidad de la resistencia;
• ancho de banda de −3 dB >200 MHz,
• operación rail-to-rail,
• paquete MSOP de 10 terminales,
• tiempos de conmutación rápidos:
• tON: 16 ns
• tOFF: 8 ns
• consumo típico de energía (<0,01 μW),
• compatible con TTL/CMOS,
• apto para aplicaciones automotrices

Características del producto

1. Funcionamiento con alimentación única de 1,8 V a 5,5 V. El ADG736 ofrece un alto rendimiento, con baja resistencia y tiempos de conmutación rápidos. Está completamente especificado y garantizado con rieles de alimentación de 3 V y 5 V.
2. RON muy bajo (4,5 Ω máximo a 5 V, 8 Ω máximo a 3 V). A una tensión de alimentación de 1,8 V, el RON suele ser de 35 Ω en el rango de sobrecalentamiento.
3. Baja resistencia a la planicidad.
4. Ancho de banda de −3 dB > 200 MHz.
5. Baja disipación de energía. La arquitectura CMOS garantiza una disipación de energía reducida.
6. tON/tOFF rápido.
7. Acción de cambio de antes de hacer.
8. 10-Lead MSOP Paquete.

Aplicación

1. circuitos de conmutación de señal USB 1.1
2. teléfonos móviles
3. PDA
4. sistemas de batería
5. sistemas de comunicación
6. sistemas de muestreo y retención
7. enrutamiento de señales de audio
8. conmutación de audio y video
9. reemplazo de relés mecánicos de paja

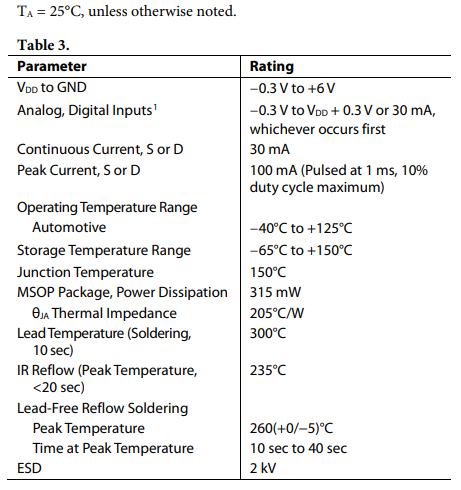

máximas potencias absolutas

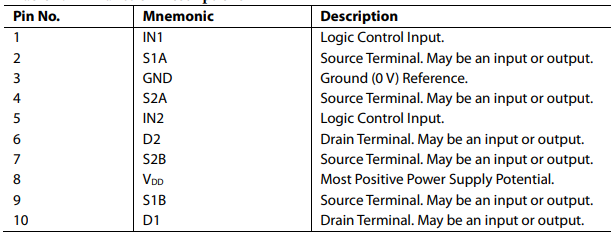

Configuración del PIN y descripciones de sus funciones

ADG736: cómo realizar una conmutación fiable de señales analógicas bajo condiciones de bajo consumo, alta linealidad y alta velocidad

1. El ADG736 utiliza un diseño CMOS, un proceso que por sí solo presenta un consumo estático muy bajo y un consumo de corriente mínimo tanto en conmutación como en desconmutación, por lo que incluso con cambios frecuentes no agota significativamente la batería. Gracias a este bajo consumo, el ADG736 puede funcionar de forma estable en sistemas de alimentación única de 1,8 V a 5,5 V, sin generar calor adicional ni sobrecargar la batería.
2. La baja variabilidad de la resistencia de conducción del ADG736 dentro del rango de señal evita distorsiones en las señales analógicas al pasar por el interruptor. Gracias a su RON plano y su baja corriente de fuga, el interruptor no introduce ruido ni distorsión no lineal significativos, y cada uno de ellos permite la transmisión bidireccional de la señal.
3. El ADG736 tiene un tiempo de respuesta de conmutación muy corto, de solo unos nanosegundos, lo que permite un cambio rápido de señales analógicas. Además, su función Break-before-Make evita cortocircuitos o conflictos de señal, mejorando así la fiabilidad del conmutado. Su ancho de banda permite señales de alta velocidad, operando de forma estable en sistemas 1.8V~5.5V y garantizando que las señales analógicas de alta velocidad no se distorsionen durante el conmutado.

conclusión

¿Por qué elegir el ADG736 en lugar de otros alternativos? Gracias a su baja resistencia de conducción, el ADG736 mantiene la linealidad y la baja distorsión de las señales analógicas, su ancho de banda permite procesar señales analógicas de alta frecuencia, su amplio rango de alimentación de trabajo ofrece gran adaptabilidad y su excelente rango térmico garantiza un funcionamiento fiable incluso en entornos industriales y otros ambientes con altos requisitos. Además, el ADG736 combina una baja corriente de fuga, una mínima distorsión y un diseño compacto.
Estas razones justifican elegir el ADG736 para dispositivos portátiles, equipos de medición de precisión o aplicaciones miniaturizadas que requieren alta sensibilidad espacial.
