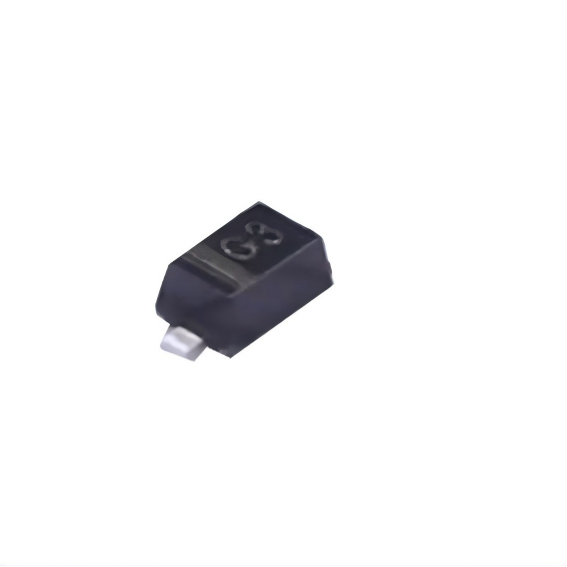

Diodo Schottky 1PS79SB31 – Conmutación Rápida y Baja Caída de Tensión

Número de pieza.:: 1PS79SB31,115

Fabricante:: Nexperia USA Inc.

Paquete:: SC-79, SOD-523

Descripción:: DIODE SCHOTTKY 30V 200MA SOD523

Quantity:: RFQ Añadir lista Comprar Añadir carrito

Pago:

Buques:

Detalles del artículo

Detalles
Especificaciones
Comparación

1PS79SB31 es un diodo de barrera schottky plano que utiliza el encapsulado plástico de SOD523 (sc-79) dispositivos de montaje en superficie subminiatura (SMD). A menudo se utiliza en conmutadores de alta velocidad y circuitos rectificadores de baja pérdida.

Conoce el 1PS79SB31

Características

Tensión delantera muy baja
Equipado con anillo protector
Paquete de montaje superficial subcompacto

Información sobre pin

Pin 1: K -- cátodo
Pin 2: A -- ánodo

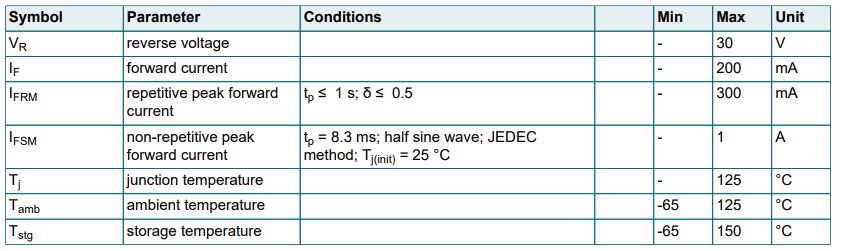

Cuotas máximas absolutas

Modelo ordenado con descripción del paquete

1ps79sb31,115 -- trenzado/bobina de cinta (común)
1ps79sb31,135 -- especificación de diferentes carretes
1ps79sb31,315 -- otra forma de embalaje de rollo y cinta

Notas: el sufijo generalmente indica el método de embalaje o la especificación de rollo de cinta, rendimiento eléctrico consistente

Usado con 1PS79SB31

El 1PS79SB31, como diodo schottky barrera, funciona sobre la base de la unión metal-semiconductor, en lugar de la unión PN de diodos no convencionales.

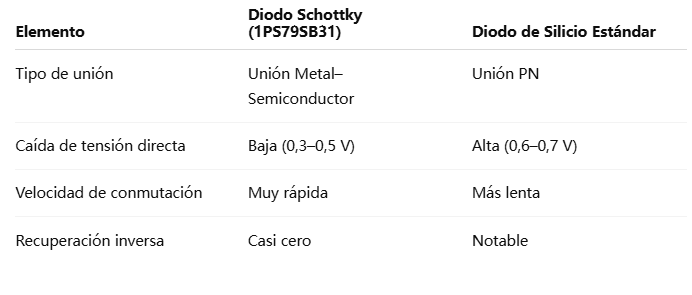

Diferencias con los diodos convencionales

Principio de funcionamiento puntos

1. Guía positiva

Cuando se aplica un voltaje positivo, los electrones entran en la capa metálica directamente a través de la barrera schottky desde el lado del semiconductor
No implica almacenamiento de pocos portadores
Por lo tanto:

Reducción de presión positiva
Velocidad de conducción extremadamente rápida

2. Corte inverso

La altura de la barrera impide El Paso de electrones en el polarización inversa
Solo existe una pequeña corriente de fuga inversa
Mantenga un estado de corte estable dentro del rango nominal (≤30V)

3. Fuente característica de alta velocidad

Sin efectos de almacenamiento de portadores
Casi ningún tiempo de recuperación reversa
Ideal para circuitos de conmutación de alta velocidad

Notas: 1PS79SB31 utiliza la estructura de barrera schottky para lograr baja caída de presión positiva y velocidad de conmutación ultra rápida a través de la unión metalo-semiconductor

aplicación

Pinzas de voltaje de conmutación ultra alta velocidad
Circuito de protección
Rectificación de baja corriente
Aplicaciones de baja potencia (por ejemplo, dispositivos portátiles)

Preguntas frecuentes sobre 1PS79SB31

Q1: ¿Cuál es el voltaje inverso máximo? ¿Cuál es la corriente delantera máxima? ¿Cuál es aproximadamente la caída de presión positiva?

Tensión inversa máxima VR = 30V.
Corriente delantera máxima IF = 200mA.
Caída de presión positiva típica VF ≈ 0.3 -- 0.5v.

Q2: ¿Cómo usarlo en el circuito?
Conecte correctamente según la dirección del diodo, puede hacer la rectificación, la protección o la abrazadera. Evite exceder las calificaciones máximas.
