Diferencias entre bc817-25,215 y 2N3904: comparación de parámetros, escenarios de aplicación y recomendaciones alternativas

El bc817-25,215 pertenece a la serie BC817 y es un transistor de señal pequeña NPN de propósito general. El "-25" indica un intervalo de ganancia media-alta (hfe160-400), mientras que el "215" es solo el código de envoltura y no afecta el rendimiento.

Conoce a bc817-25.215

Características y ventajas

• High current
• Three current gain selections

Parámetros eléctricos típicos

• Vceo: 45 V
• Ic (corriente máxima del colector) : 500 mA
• Pd (consumo de energía) : aprox. 250 mW (dependiendo de las condiciones de disipación de calor)
• Vce(sat) : baja caída de presión de saturación, ideal para aplicaciones de conmutación

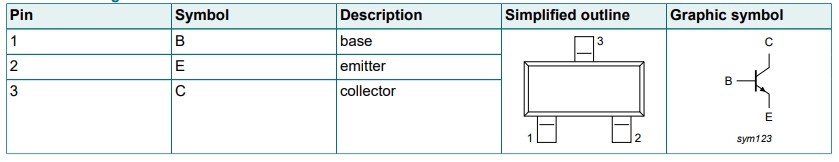

Información sobre pin

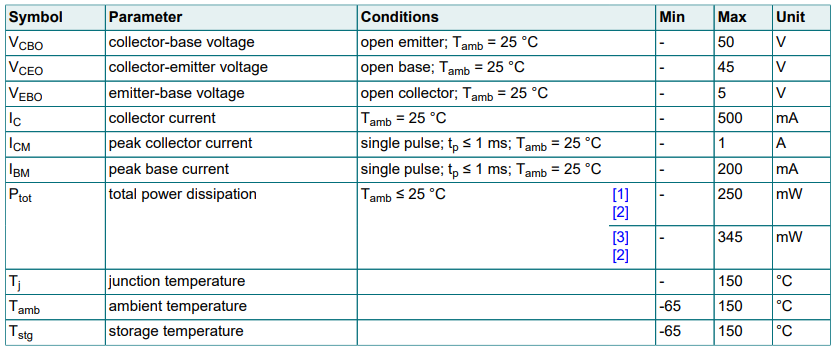

Sistema de calificación máxima absoluta

Aplicaciones

• MCU/interruptor de extremo bajo para circuito lógico
• Amplificación de señal (pequeña potencia)
• Relé, zumbador, conductor del LED
• Electrónica de consumo, tablero de control industrial

Modelo alternativo disponible

• Bc817-16 / bc817-40 (ganancia diferente en la misma serie)
• 2N3904 (el parámetro está cerca, pero el paquete/el pin debe ser comprobado)
• MMBT3904 (encapsulado en sot-23)

Diferencia entre bc817-25,215 y 2N3904

Los parámetros de 2N3904 y bc817-25,215 se aproximan, por lo que se puede hacer un modelo alternativo. Sin embargo, antes de usar, todavía debe verificar el paquete. A continuación, la diferencia entre bc817-25,215 y 2N3904 se explica en detalle de varias partes, para facilitar la selección de tipo.

1. Capacidad de conducción

• Bc817-25:500 mA
• 2N3904:200 mA

Para conducir relés, zumbadores, cadenas de LED, BC817 es más estable

2. Estabilidad de ganancia

• El bc817-25 es un modelo de rango intermedio (-25) con un claro rango hFE, en 160-400
• 2N3904 es generalmente unsplit, con mayor diferencia de lote

Bc817-25 es más controlable para diseños sensibles a la ganancia

3. Encapsulación y disipación de calor

Bc817-25: sot-23

• Tamaño pequeño, adecuado para PCB de producción en masa
• Disipación de calor dependiente cobre

2N3904: to-92

• Mayor capacidad de disipación de calor en un solo tubo

Puede elegir BC817 para la automatización de SMD, 2N3904 para experimentos o reparaciones

4. Aplicación enfocada en diferentes

• Bc817-25 adecuado para: carga de accionamiento de puerto IO MCU, interruptores de gama baja para paneles de potencia/control, control industrial, electrónica de consumo
• 2N3904 adecuado para: amplificación de señal pequeña de audio/rf, amplificación de etapa previa, circuito analógico parcial, enseñanza, diseño de prototipos

---

Notas: no se puede reemplazar directamente entre dos modelos en las siguientes situaciones

1. Corriente >200 mA → 2N3904 no es seguro
2. Necesidad de aclarar que hFE → 2N3904 es inestable
3. Diferentes paquetes → pines y PCB incompatibles

En general, el 2N3904 no puede ser completamente equivalente a un sustituto del bc817-25 si el circuito implica una mayor corriente o se utiliza como conductor. Se recomienda preferir el bc817-25 o un modelo de SMD del mismo grado.
