Comprender el valor de W29N01HVSINA en la ola de aumento de precios de chips de almacenamiento

En todo el mundo, el lado de la demanda está impulsado principalmente por la rápida expansión de ia, big data centers, cloud computing y almacenamiento de alto rendimiento, mientras que el lado de la oferta está limitado por un diseño de capacidad discreta y la migración de procesos avanzados, lo que conduce a una constante tensión entre la oferta y la demanda de NAND Flash. En este contexto de mercado, los dispositivos Flash NAND de grado industrial como W29N01HVSINA de Winbond son especialmente importantes.

W29N01HVSINA es una memoria Flash NAND de 1Gb diseñada para sistemas embebidos con limitaciones de espacio, pines y potencia. El dispositivo es adecuado para insinuaciones de código a RAM, aplicaciones de estado sólido y almacenamiento de datos multimedia como voz, vídeo, texto y fotos. El dispositivo funciona con una sola fuente de alimentación de 2,7 V a 3,6 V, con una corriente de funcionamiento de tan bajo como 25 ma y una corriente de espera CMOS de tan bajo como 10 microamperes.

Conoce a W29N01HVSINA

La información básica

• Tipo de almacenamiento: SLC NAND Flash
• Capacidad: 1Gb (128MB)
• Interfaz: interfaz paralela NAND
• Voltaje de funcionamiento: 2.7v ~ 3.6v
• Paquete: tsop-48
• Grado de la temperatura: grado industrial (-40°C ~ +85°C)

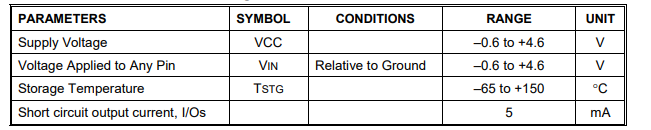

Valor nominal máximo absoluto

Características principales y ventajas

• Diseño de bajo voltaje y bajo consumo de energía: admite una fuente de alimentación de 2.7v -- 3.6v, con una corriente de funcionamiento tan baja como 25 mA y una corriente de espera de solo 10 µA.
• Organización de almacenamiento estructurado: un total de aproximadamente 138.412.032 bytes de espacio de almacenamiento dividido en 1024 bloques de borrado de 64 páginas cada uno y 2048 bytes de datos por página + 64 bytes de zona de espera (para corrección de errores y mantenimiento).
• Interfaz estándar de NAND: adopta el bus multiplexado de 8 bits y se comunica eficientemente con el dispositivo de control principal a través de las señales de control como CLE, ALE, #CE, #RE, #WE, #WP y RY/#BY, para realizar la lectura y escritura de datos y la supervisión de estado.

Notas: estas características hacen que W29N01HVSINA funcione bien en aplicaciones de mapeo de código a RAM, almacenamiento de estado sólido y almacenamiento de datos de capacidad media para voz, vídeo, texto, imágenes, etc. En comparación con NOR Flash tradicional, es más competitivo en costos de capacidad, vida de escritura de fricción, etc.

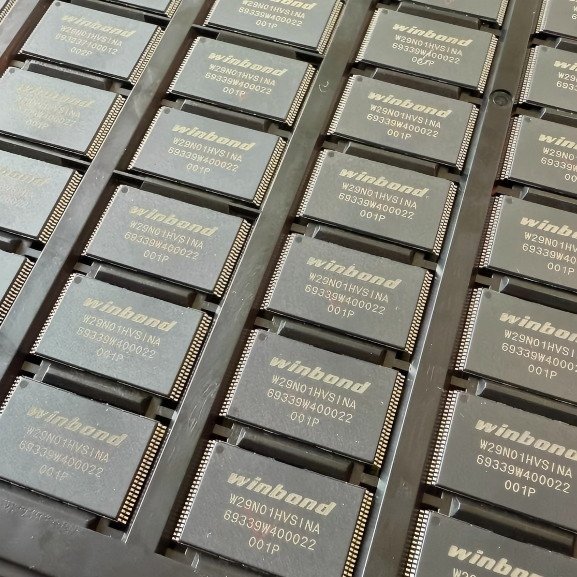

Usado por W29N01HVSINA

Principio de trabajo

W29N01HVSINA es una memoria NAND Flash basada en la arquitectura SLC. Almacena datos a través del mecanismo NAND Flash de lectura/escritura de páginas y borrado de bloques. Funciona con el control maestro para completar ECC y gestión de bloques defectuosos. Proporciona una solución de almacenamiento estable, de bajo consumo de energía y altamente confiable en el sistema embebido. Se divide principalmente en las siguientes secciones:

1. Principios de almacenamiento y organización
2. Interfaz y principio de control
3. Lea el principio de operación
4. Escriba el principio de funcionamiento
5. Principio de borrado
6. Gestión de errores y mecanismos de fiabilidad
7. Forma típica de trabajar en el sistema

Aplicaciones típicas para

• Equipos de control industrial
• Sistemas embebidos/almacenamiento externo MCU
• Medidor inteligente
• Equipo de comunicación
• Impresora, dispositivo de escaneo
• IoT gateway/ihm industrial

Por qué más énfasis en el valor de las soluciones de almacenamiento industrial en la marea de precios

Los costes de almacenamiento afectan directamente al producto final:

• Los fabricantes de dispositivos embebidos se enfrentan a la presión ascendente del costo de NAND Flash, el costo de la lista mejorará
• Para proyectos de producción en masa a gran escala, es necesario bloquear el suministro a largo plazo por adelantado, estabilizar los costos, evitar el riesgo
• El NAND Flash de grado industrial es superior a los dispositivos QLC/TLC de alta densidad en fiabilidad de datos y tiene un valor a largo plazo en aplicaciones críticas, especialmente importantes incluso en ciclos de aumento de precios.

FAQ

Q1: ¿Es adecuado W29N01HVSINA para el código de ejecución directa?
No cabe, NAND se utiliza generalmente para el almacenamiento de datos, requiere RAM/ control maestro para cooperar.
Q2: ¿Es W29N01HVSINA NOR o NAND?
Es NAND Flash (SLC), no NOR.
