Buk7k6r2-40ex: MOSFET de n-canal de doble canal de alto rendimiento

Introduction

El BUK7K6R2‑40EX es un MOSFET de canal N de dos canales encapsulado como LFPAK56D que pertenece a la familia BUK7K6 de Nexperia. , - Q101 auto certificación, fuente de voltaje para fugas 40V, fugas una corriente continua de 40A, derivado de la resistencia sólo 580 m Ω típica, con baja contracción, eficiencia y excelente rendimiento térmico. En sistemas de voltaje no superior a su V ₍ SVD ₎, su baja contracción, eficiente y excelentes características de rendimiento térmico, lo que potencia el interruptor de control, nuevos autos de alimentación de energía, muy muchos ámbitos como el control de la competitividad industrial.
El BUK7K6R2‑40EX se describe en detalle por completo con sus características, ejemplos de aplicación, principios de funcionamiento y precauciones de diseño.

Features

• Dual MOSFET
• Q101 compliant
• Repetitive avalanche rated
• Suitable for thermally demanding environments due to 175 °C rating
• True standard level gate with VGS(th) of greater than 1 V at 175 °C

Application

1. sistema de 12 voltios para automóviles
2. control de motores, lámparas y solenoides
3. control de transmisión
4. interruptor de potencia de ultra alto rendimiento

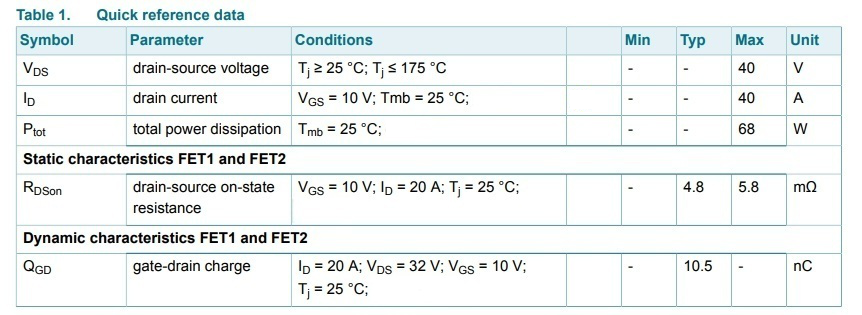

Datasheet information

• Fuentes de fugas de voltaje (V ₍ SVD ₎) : 40 V.
• Corriente de drenaje continua (ID, 25 °C) : 40 A.
• Mayor derivado de la resistencia R ₍ ds-1 (on) ₎ : 580 m Ω (en VGS = 10 V, ID = 20 A las condiciones típicas)
• Rango de voltaje VGS: ±20 V max.
• Carga total del polo de la puerta QG (típica): aproximadamente 32.3 nC.
• Capacitancia de entrada Ciss: típico aprox. 1657 pF, máximo aprox. 2210 pF.
• Disipación de potencia Pd: 68 W.
• Rango de temperatura de unión tolerable (Tj): -55 °C a +175 °C.

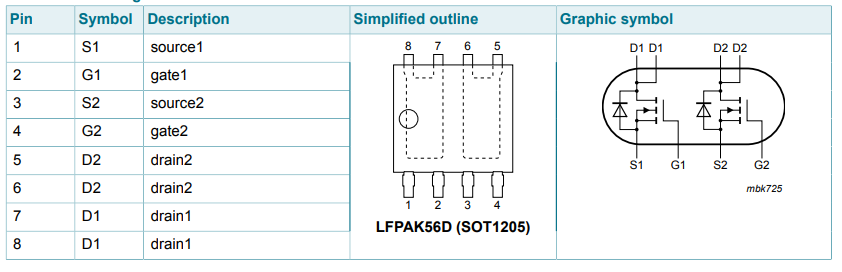

Pin information

Forma del paquete: LFPAK56D (también conocido como SOT1205, 8pin)

working principle

El buk7k6r2-40ex contiene dos transistores de canal N independientes y es un MOSFET de canal N de dos canales, cada canal está construido con una puerta, drenaje y fuente. El principio es aplicar un voltaje positivo entre la puerta y la fuente, y el canal de tipo N "aumenta" la conducción, permitiendo que los electrones fluyan desde la fuente hasta el dreno, lo que permite el control de corriente. El voltaje delantero es 0V, el MOSFET está en un estado de corte y no es conductor; El voltaje delantero excede el voltaje umbral y el canal se forma y conduce. Y R. ₍ ds-1 es bajo (on) ₎, derivado de la contracción a pequeñas, para mejorar la eficiencia, espacio de doble canal encapsular para ahorrar, reducir la complejidad con el diseño.
Certificación de grado automotriz (aec-q101) + tolerancia a altas temperaturas, lo que lo hace más confiable en vehículos o entornos industriales.
Además, el buk7k6r2-40ex tiene certificación de grado automotriz (AEC-Q101) y tolerancia a altas temperaturas, lo que lo hace más confiable en vehículos o entornos industriales. Con la tecnología de TrenchMOS, la estructura ranurada puede reducir la resistencia del canal y mejorar la capacidad de carga actual; Los dos canales dentro del paquete se pueden controlar independientemente o utilizar en paralelo para lograr una salida de alta potencia o una conducción de doble carga.
En resumen, buk7k6r2-40ex realiza la función de conmutación o amplificación lineal controlando la corriente de la fuente de fuga a través del voltaje de la puerta. Actúa como un interruptor de alto rendimiento en el control de potencia automotriz, la conducción del motor y el convertidor dc-dc.

Design Considerations

1. Necesita hacer protección adicional o elegir un nivel de voltaje más alto: lidiar con el voltaje más alto de 40 V o tener una situación de mayor impacto de voltaje.
2. Considere la gestión térmica: la resistencia de conducción aumenta con el aumento de la temperatura.
3. Considere la resistencia térmica, ruta de disipación de calor: lidiar con la mala disipación de calor de PCB y alta temperatura ambiente.
4. Atención a los parámetros como el accionamiento del polo de la puerta, pérdida de conmutación, capacitancia parásita, inductancia parásita: uso en paralelo o escenarios de aplicación de conmutación de alta frecuencia.

Conclusion

El buk7k6r2-40ex es una gran opción si necesita un MOSFET de doble canal, 40 V, 40 A, baja resistencia de conducción, grado automotriz. Su principio de funcionamiento se basa en la corriente de salida de control de voltaje de la puerta para lograr un interruptor electrónico de alta eficiencia, adecuado para la gestión de energía automotriz, control de motor, conversión dc-dc y escenarios de aplicaciones industriales de alta confiabilidad.
