BAV99,215 diodos de conmutación de alta velocidad de dos circuitos - paquete sot-23 pequeño

introducción

El BAV99,215 es un diodo de conmutación de alta velocidad encapsulado en un pequeño gabinete SOT-23, que destaca por su baja capacitancia de unión, baja corriente de fuga y rápida recuperación en polarización inversa, lo que lo hace ideal para aplicaciones de conmutación de alta frecuencia, procesamiento de señales, protección contra sobretensiones y diversos circuitos de señal débil.Además, al utilizar el encapsulado compacto SOT-23, los modelos BAV99 y BAV215 son ideales para dispositivos portátiles y diseños de PCB compactos que requieren espacio reducido, ofreciendo una alternativa más ligera frente a los diodos de mayor volumen.

Características

• Alta velocidad de conmutación: trr ≤ 4 ns;
• Baja capacitancia: Cd ≤ 1,5 pF;
• Bajo corriente de fuga;
• Tensión inversa: VR ≤ 100 V;
• Pequeños paquetes de SMD;

Información de pinning

1. A1:anode
2. K2:cathode
3. K1,A2:cathode y ánodo

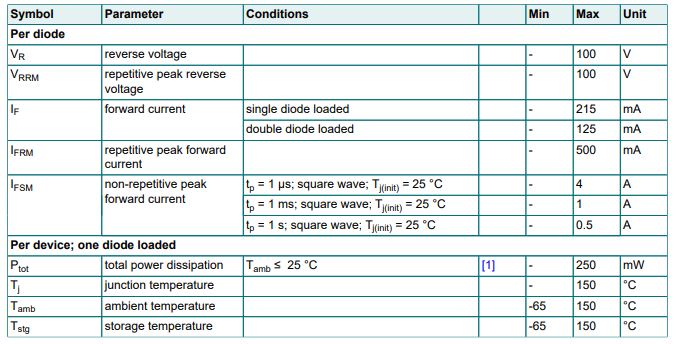

máximas potencias absolutas

¿En qué situaciones se aplica BAV99,215?

1.conmutación de alta velocidad

El BAV99,215 presenta una recuperación inversa rápida, de aproximadamente 4 ns, y puede operar a frecuencias de conmutación superiores a decenas de MHz.

2.protección contra polarización inversa

La estructura en serie de dos diodos BAV99,215 se utiliza para la protección contra sobretensión y polarización inversa, aplicándose específicamente al clamping de la señal de entrada, a la prevención de daños en el circuito integrado por voltaje inverso y a la protección contra sobretensiones para componentes sensibles.

3.conmutación de propósito general

El BAV99,215 presenta baja capacitancia de junta, baja corriente de fuga y rápida recuperación en sentido inverso, lo que lo hace adecuado para diversas funciones de conmutación general. Su función principal consiste en controlar la dirección de conducción de la corriente, regular la forma de la tensión y permitir cambios rápidos de señal.

¿Cómo puede aplicarse BAV99,215?

1.Diodos en serie para el clamping de sobretensión

Cuando la señal supera el rango de seguridad, el diodo se conduce y limita el voltaje a un valor cercano al rango seguro.

2.para interruptores de alta velocidad

Se conecta un diodo a una matriz de interruptores o a un circuito de enrutamiento de señales para permitir la conmutación rápida y el cambio de canal.

3.para rectificación de señales o detección de niveles

En aplicaciones con baja corriente, se emplean diodos para realizar el rectificado de media onda o la detección de umbral de nivel, una práctica común en los detectores y en las etapas previas de los amplificadores.

4.Implementar un circuito lógico de 'y/o'

La lógica basada en diodos es adecuada para procesos lógicos sencillos y de bajo consumo energético.

5.Protección o formación de señales RF y de alta velocidad

Se utiliza en la entrada de la antena del extremo frontal de radiofrecuencia para proteger la señal y reducir el ruido.

conclusión

BAV99,215 es un diodo de conmutación de alta velocidad de doble vía y uso múltiple, con un encapsulado compacto (SOT-23), que ofrece rápida recuperación en polarización inversa, baja corriente de fuga y alta tensión de retorno. Es confiable en aplicaciones como conmutación de alta frecuencia, procesamiento de señales y protección de circuitos.La configuración en serie de diodos y su reducido tamaño la hacen especialmente adecuada para dispositivos portátiles, electrónica de consumo, equipos de telecomunicaciones y sistemas de control industrial, ofreciendo a los ingenieros soluciones flexibles, eficientes y compactas.
