¿Para qué se utiliza el LM741CN?

El LM741CN se utiliza principalmente para la amplificación de señales, circuitos seguidores de voltaje, amplificadores sumadores, integradores, entre muchas otras funciones de procesamiento de señales analógicas. Es un amplificador operacional de propósito general que puede emplearse en:

Diseños de amplificadores de instrumentación
Procesamiento de señales de audio analógicas
Filtros activos
Osciladores
Detectores de cruce por cero

Dicho de otro modo, encontrarás circuitos con LM741CN en laboratorios, kits educativos, dispositivos industriales y también en productos de consumo.

Comprendiendo la hoja de datos del LM741CN

La hoja de datos del LM741CN contiene información crítica que lo distingue de otros. A continuación, algunos puntos clave:

Voltaje de alimentación: ±10 a ±22V
Voltaje de offset de entrada: Típicamente 2mV
Tasa de cambio (slew rate): 0.5V/μs
Producto ganancia-ancho de banda: ~1MHz
Corriente de polarización de entrada: 80nA típico
Margen máximo de voltaje de salida: ±14V con alimentación de ±15V

Para detalles más profundos, se recomienda consultar las hojas de datos LM741CN-14 y LM741CN NOPB, las cuales incluyen información térmica y voltaje de ruido equivalente.

LM741CN NOPB: ¿Qué significa NOPB?

NOPB significa "No Pb", es decir, libre de plomo, cumpliendo con estándares ambientales como RoHS. Esta versión es más ecológica y es ampliamente usada en diseños más modernos, especialmente en productos con enfoque exportador.
Así que cuando veas LM741CN NOPB, significa que obtienes el mismo desempeño del amplificador operacional, pero con un encapsulado sin plomo.

Pinout del LM741CN (Versión DIP de 8 pines)

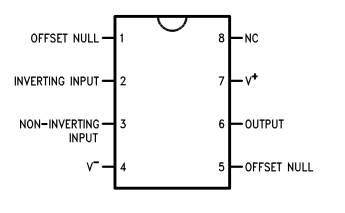

El encapsulado más común del LM741CN es el DIP de 8 pines. Su configuración de pines es la siguiente:

Pin 1: Offset Null
Pin 2: Entrada inversora (-IN)
Pin 3: Entrada no inversora (+IN)
Pin 4: Alimentación negativa (V-)
Pin 5: Offset Null
Pin 6: Salida
Pin 7: Alimentación positiva (V+)
Pin 8: No conectado (NC)
Esta configuración es idéntica a otros amplificadores de la misma familia como el LM741 o LM741CP.

Ejemplos de circuitos con LM741CN

A continuación, algunos ejemplos clásicos de configuración con este op amp:
1.Amplificador inversor
Ideal para invertir y amplificar señales de entrada. Buen ejemplo de ganancia del LM741CN en configuración básica.
2.Seguidor de voltaje
Aplicación perfecta gracias a su alta impedancia de entrada y baja impedancia de salida. No amplifica, solo actúa como buffer.
3.Amplificador sumador
Muy útil en mezcladores de audio. Varias señales se suman en la entrada inversora.
4.Integrador / Diferenciador

Útiles en cálculos analógicos o para moldeado de señales. Usan capacitores y resistencias, fáciles de ensamblar.

Ganancia máxima y rendimiento del LM741CN

La ganancia en lazo abierto del LM741CN alcanza aproximadamente 200,000 veces. Sin embargo, en la práctica se utiliza en lazo cerrado con resistencias externas, logrando una ganancia efectiva muy alta. Con un producto ganancia-ancho de banda de 1MHz, puede ofrecer alta ganancia en bajas frecuencias.

LM741CN vs LM741 y LM741CP

LM741CN vs LM741: Son funcionalmente idénticos. La versión CN agrega rango comercial de temperatura y encapsulado DIP.
LM741CN vs LM741CP: La versión CP puede tener un dado interno más moderno con especificaciones mejoradas (como menor offset). Siempre compara las hojas de datos.

Simulación y prototipado con LM741CN

LTspice (lm741cn ltspice)
Puedes simular el LM741CN usando el amplificador genérico disponible en la biblioteca o incluir un modelo personalizado.
Multisim (lm741cn multisim live)
Prueba circuitos en tiempo real usando Multisim Live. Solo arrastra el LM741CN desde la biblioteca de componentes. Excelente herramienta de aprendizaje.

Fabricantes: Fairchild y National Semiconductor

Fairchild LM741CN: Versión confiable, ahora bajo ON Semiconductor.
National Semiconductor LM741CN: Fabricante original, actualmente parte de Texas Instruments.

Ambas versiones son intercambiables y de confianza.

Mención especial: LM741CN-14, 926, M8824 y M9224

Puede que encuentres variantes como:

LM741CN-14: Versión de 14 pines, puede tener doble amplificador u otras funciones.
926 LM741CN NOPB: Probablemente un código de fecha/lote o referencia de proveedor.
M8824 / M9224 LM741CN: Referencias de catálogo o marcas de distribuidores.

Componentes electrónicos que usan LM741CN

Equipos como acondicionadores de señal, sistemas de adquisición de datos y medidores analógicos siguen usando el LM741CN hoy en día. Es uno de esos raros dispositivos que se mantienen útiles incluso décadas después.

Conclusión: ¿Por qué el LM741CN sigue siendo importante?

Aunque existen amplificadores operacionales modernos y más precisos, el LM741CN sigue siendo un favorito. Es económico, confiable y fácil de conseguir en casi cualquier proveedor. Su presencia es constante en la educación, simulaciones y kits de desarrollo.
No importa si estás haciendo pruebas en LTspice, diseñando un amplificador de instrumentación o simplemente revisando su hoja de datos NOPB; para muchos ingenieros electrónicos, este pequeño chip de 8 pines sigue siendo una referencia esencial en el mundo analógico.
