ACS37800KMACTR 090B3 - I2C aislamiento de potencia de vigilancia IC | 90A oops2 I C sensores de corriente

¿Es su producto un sistema de alta corriente y voltaje? ¿Hay problemas de calor, ausencia de aislamiento, baja eficiencia o incluso tamaño grande y diseño complejo? Un ACS37800 permite el aislamiento de seguridad, la monitorización digital de corriente y potencia y simplifica el diseño del sistema.

¿Qué es acs37800kmactr-090b3-i2c?

Perfil de acs37800kmactr-090b3-i2c

El acs37800kmactr-090b3-i2c es un IC de monitorización de potencia digital aislado con monitorización de corriente encapsulado como soic-16. El dispositivo realiza mediciones de corriente basadas en el efecto hall y emite datos a través de una interfaz digital I²C.

Características principales de acs37800kmactr-090b3-i2c

1. Monitorización de corriente y potencia: puede proporcionar corriente de alta precisión (hasta aproximadamente 90A) y medición de potencia
2. Salida digital (I²C) : se comunica con el microcontrolador o el sistema maestro a través del protocolo I²C
3. Aislamiento eléctrico: proporciona aislamiento eléctrico entre el canal de detección y el lado lógico, adecuado para entornos de aplicación de alto voltaje
4. Amplio rango de temperatura de funcionamiento: temperatura de funcionamiento típica -40 °C a +125 °C
5. Indicación de sobrecorriente/falla: admite detección de sobrecorriente configurable y pernos de salida de estado de falla
6. Función de detección de sobre-cero: soporte de detección de sobre-cero de corriente/voltaje, adecuado para aplicaciones de medición ac

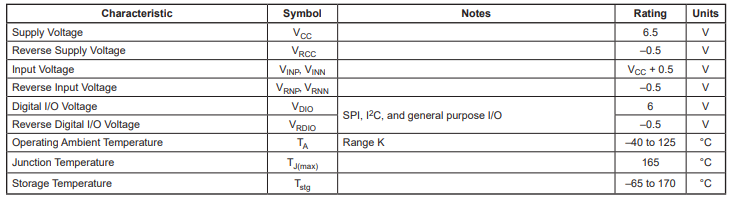

Absolute maximum ratings

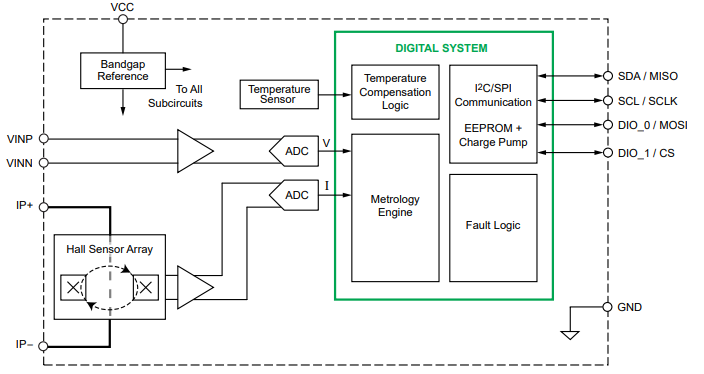

Principio de funcionamiento de acs37800kmactr-090b3-i2c

El ACS37800 integra una ruta conductora de cobre en su interior, que crea un campo magnético proporcional a la corriente cuando pasa a través de ella. El campo magnético se detecta de manera diferencial, lo que puede suprimir efectivamente el error de medición causado por el campo magnético de modo común.
El ACS37800 se basa en la tecnología de detección de corriente de aislamiento del efecto hall Allegro para lograr un grado de aislamiento mejorado en PCBS más pequeños que ocupan el área de la placa.
El ACS37800 power monitor IC ofrece una serie de parámetros de medición de potencia clave que se pueden leer fácilmente a través de las interfaces digitales SPI o I²C. En el modo I²C, el dispositivo también ofrece pines de e/s dedicados y configurables para detección de voltaje/corriente sobre cero, indicación de estado de subtensión y sobretensión, y detección rápida de fallas de sobrecorriente.

¿En qué escenario se utilizará acs37800kmactr-090b3-i2c?

¿Cuándo es "obligatorio" usar ACS37800?

El ACS37800 es ideal cuando el sistema cumple las siguientes 2-3 condiciones simultáneamente:
1. Alta corriente medida

• Típico: 10A -- 90A (incluso transitorios más altos)
• Resistencia de derivación inadecuada (gran consumo de energía, calor, disminución de precisión)

2. Aislamiento eléctrico requerido

• Sistema AC/DC de alta tensión
• MCU/panel de control es el lado de baja presión
• Necesidad de cumplir con las normas de seguridad UL/IEC/industrial o energética

3. "salida digital" directa para reducir la carga de MCU

• Recursos limitados para MCU ADC
• Quiere leer corriente/voltaje/potencia/energía directamente

Aplicaciones típicas relacionadas con ACS37800

1. Electrónica de potencia: detección de corriente en motores, inversores, sistemas de potencia
2. Monitorización energética: contadores inteligentes, gestión de energía y sistemas de monitorización del consumo
3. Automatización industrial: aplicaciones de monitorización de corriente con protección y función de diagnóstico
4. Sistema de alta tensión: medición de corriente segura y confiable a través del aislamiento incorporado

¿Por qué elegir ACS37800,?

Diferentes planes y problemas

programa	problema
Resistencia de derivación + amplificador operativo con gran calor	sin aislamiento y baja eficiencia
Transformadores de corriente (CT)	Gran volumen y DC indetectable
La bobina de rogowski	Alto costo
Amplificador operativo aislado + shunt	Diseño complejo y alto costo

Diferencia y ACS712 / ACS758

Contraste de elementos	ACS37800	ACS712 / ACS758
Forma de salida	Número I²C/SPI	Voltaje analógico
Cálculo de potencia	Construido	Cálculo de MCU
Nivel de aislamiento	Más alto.	general
Complejidad del sistema	Baja	alto

Preguntas frecuentes sobre acs37800kmactr-090b3-i2c

• ¿Qué corriente máxima se puede medir?
• Corriente nominal de aproximadamente ±90A, adecuado para sistemas de potencia media y alta
• ¿Necesita una resistencia de derivación externa?
• No, ruta conductora de cobre integrada internamente
• ¿Qué puede leer la salida digital?
• Corriente, voltaje, potencia, energía, señal de estado/falla
