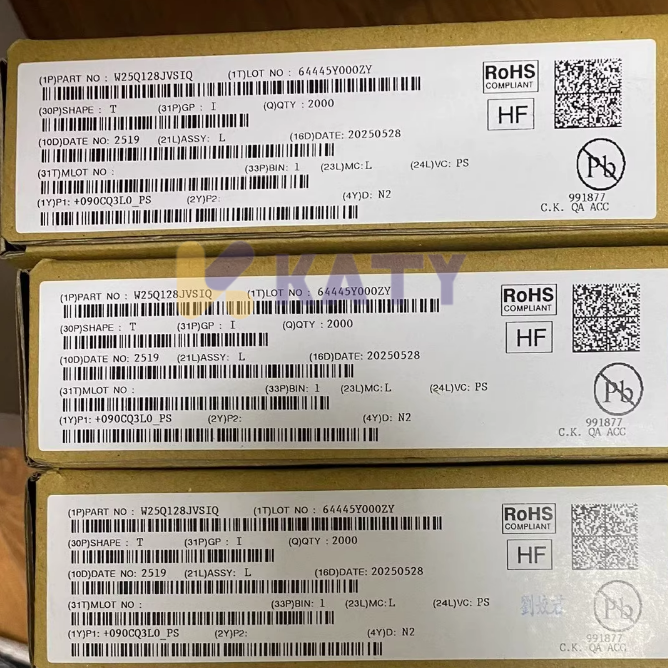

W25Q128JVSIQ: Memoria SPI NOR de 128Mbit de alto rendimiento para sistemas embebidos e IoT

The W25Q128JVSIQ is a high-performance and low-power SPI NOR Flash memory chip launched by Winbond (Hua-Bang Electronics), with a capacity of 128 Mbit (16MB). Thanks to its support for standard SPI, Dual SPI, Quad SPI and QPI interfaces, as well as excellent read/write speed and data retention characteristics, the W25Q128JVSIQ is widely used in various scenarios such as embedded systems, Internet of Things devices, consumer electronics, and industrial control.

Puntos especiales:
Nueva gama de memorias SpiFlash
-w25q128jv: 128M bits / 16M bytes
- interfaz SPI estándar: reloj (CLK), selección de chips (/CS), entrada de datos (DI), salida de datos (DO)
- interfaz SPI dual: reloj (CLK), selección de chips (/CS), IO0, IO1
- cuatro interfaces SPI: reloj (CLK), selección de chips (/CS), IO0, IO1, IO2, IO3
- restablecimiento de software y hardware (1)
Más alto rendimiento serial flash
-133 MHZ reloj SPI de un solo canal, doble canal/cuatro canales
- equivalente 266/532MHz SPI de dos canales/cuatro canales
- tasa de transferencia de datos continua de 66MB/ segundo
- mínimo 100K de borrado programado por sector
- más de 20 años de retención de datos
Eficiente función de "lectura continua"
- con 8/16/32/64 bytes de lectura cíclica
- mínimo de 8 ciclos de reloj para acceder a la memoria
- soporte para operaciones reales XIP (realizadas in situ)
Low power consumption, wide temperature range
- The single power supply voltage range is 2.7 to 3.6 volts
- Power consumption in sleep mode is less than 1 microampere (typical value)
- Operating temperature range: -40°C to +85°C
- Operating temperature range: -40°C to +105°C
Arquitectura flexible con sector de 4KB
- sector unificado/borrado de bloque (4K/32K/64K bytes)
- cada página programable programable de 1 a 256 bytes
- borrado/pausa de programación con reanudación
Características de seguridad avanzadas
- protección contra escritura de software y hardware
- bloqueo de alimentación
- protección de contraseña especial de una sola vez
- superior/inferior, protección de matriz complementaria
- protección de matriz de bloques/sectores individuales
- identificador único de 64 bits para cada dispositivo
- registro de parámetros detectables (SFDP)
- 3 registros de seguridad de 256 bytes con bloqueo de combinación de un solo uso
- bits de registro de estado variable y no variable
Embalaje eficiente en el espacio
- paquete SOIC de 8 pines con un tamaño de 208 micras
- paquete SOIC de 16 pines con un tamaño de 300 micrones (con pines/reset adicionales)
- paquete WSON de 8 pines con dimensiones de 6 x 5 mm /8 x 6 mm
- paquete TFBGA de 24 pines con un tamaño de 8 x 6 mm (matriz de 6 x 4/5 x 5 pines)
-24 pines WLCSP encapsulado
- para KGD y otras opciones, póngase en contacto con wibon
Interfaz y soporte de protocolo
W25Q128JVSIQ adopta una arquitectura avanzada de interfaz SPI multimodo que admite:
SPI estándar (transmisión de datos de una sola línea)
Dual SPI (transmisión de alta velocidad de doble línea)
Quad SPI (transmisión ultra rápida de cuatro líneas, mayor ancho de banda)
QPI (interfaz periférica Quad)
Aplicación

1. Almacenamiento de Firmware en Sistemas Embebidos
El W25Q128JVSIQ se utiliza ampliamente para almacenar bootloaders, firmware principal, parámetros de configuración y datos de calibración. Es ideal para MCUs como STM32, ESP32 o GD32 que requieren memoria Flash externa.
Ejemplo: Un sistema basado en STM32F103 carga su firmware principal vía SPI, adecuado para dispositivos con actualizaciones OTA.
Ventaja: El soporte para Quad SPI permite velocidades de lectura rápidas, reduciendo el tiempo de arranque.
2. Dispositivos IoT (Internet de las Cosas)
Perfecto para aplicaciones en hogares inteligentes, dispositivos portátiles o nodos de sensores. Ofrece espacio suficiente para interfaces multilingües, historial de sensores, configuraciones y firmware OTA.
Ejemplo: Una cerradura inteligente almacena plantillas de huellas, registros de acceso y archivos de voz.
Ventaja: Tamaño compacto, bajo consumo y alta fiabilidad, ideal para dispositivos alimentados por batería.
3. Electrónica de Consumo
Utilizado en TV box, altavoces Bluetooth, consolas de videojuegos, dispositivos educativos y mandos a distancia para almacenar datos de usuario, recursos de audio/video o firmware.
Ejemplo: Un altavoz portátil guarda configuraciones de sonido y archivos de audio para una carga rápida.
Ventaja: Soporte para borrado de 4KB/32KB/64KB, ideal para almacenamiento flexible y actualizaciones rápidas.
4. Automatización Industrial y Sistemas de Control
Usado en PLCs, interfaces HMI, inversores y medidores inteligentes para registrar datos, guardar configuraciones o actualizar firmware en campo.
Ejemplo: Un controlador industrial de temperatura guarda lecturas periódicas para su análisis posterior.
Ventaja: Rango de temperatura industrial (-40 °C a +85 °C) para funcionamiento confiable en entornos extremos.
5. Electrónica Automotriz (Módulos No Críticos)
Aunque no cuenta con certificación automotriz (AEC-Q100), se aplica en sistemas auxiliares como infotainment, controles de asiento o paneles de botones.
Ejemplo: En un sistema de infoentretenimiento, guarda animaciones UI, datos de voz y configuraciones.
Ventaja: Retención de datos por 20 años, ideal para almacenamiento confiable de configuraciones del usuario.
Almacenamiento y rendimiento
Capacidad de almacenamiento: 128   Mbit     M x   16 (8)
Tipo de interfaz: apoyo SPI, SPI, Quad doble ‑ SPI incluso QPI patrones, frecuencia de reloj de hasta  . 133 MHz
Trabajo tensión: 2,7   -   3.6   V, a menudo para sistemas   V 3.3
Temperatura de trabajo: - 40   a + 85 ℃   ℃
Ciclos de escritura: típico páginas escrito de tiempo de aproximadamente 3   ms
Recomendaciones de uso
Asegúrese de que la configuración de la interfaz SPI sea compatible con el controlador maestro (por ejemplo, cronología, polaridad CS)
Si utiliza Quad-SPI, confirme por adelantado que el sistema soporta el modo relevante
Preste atención a la integridad de la fuente de alimentación y la señal, asegúrese de que la estabilidad del suministro y la impedancia de la línea de interfaz coincidan
epílogo
W25Q128JVSIQ es un chip de memoria Flash SPI que combina alta capacidad, comunicación de alta velocidad y alta confiabilidad. Es especialmente adecuado para dispositivos integrados que requieren velocidad de inicio, estabilidad de almacenamiento y paquete compacto. Con las ventajas de fabricación de Winbond y una amplia ecología compatible, este chip se destaca en electrónica de consumo, control industrial e internet de las cosas.
