STM32F407VGT6: análisis completo del microcontrolador cortex-m4 de alto rendimiento

El STM32F407VGT6 es un microcontrolador de 32 bits de alto rendimiento basado en el núcleo ARM cortex-m4 y equipado con una unidad de aritmética de coma flotante (FPU). También contiene instrucciones de procesamiento de señales digitales (DSP). El microcontrolador integra periféricos ricos, interfaces de alta velocidad y memoria de gran capacidad. Es ideal para aplicaciones embebidas que requieren un alto rendimiento.

características
1.Núcleo y rendimiento
Núcleo: brazo cortex-m4 (con FPU)
Frecuencia dominante: hasta 168 MHz
Eficiencia de ejecución: 1.25 DMIPS/MHz (Dhrystone 2.1)
2.Recursos de almacenamiento
Memoria Flash (Flash) : 1 MB
SRAM: 192 KB
112 KB SRAM principal
64 KB CCM (memoria de acoplamiento compacto)
16 KB de copia de seguridad SRAM (retención de energía)

3.interfaz periférica
USART/UART: 4×USART, 2×UART
SPI/I2S: 3×SPI, 2×I2S
I2C: 3 vías
Puede: 2 maneras
USB:
USB OTG Full Speed
USB OTG alta velocidad (con ULPI)
Ethernet: 10/100 MAC (soporte IEEE 1588)
SDIO: interfaz SD/MMC
4.Función analógica
ADC: 3 ADC de 12 bits, hasta 24 canales, tasa de muestreo de hasta 2,4 MSPS
DAC: 2 canales DAC de 12 dígitos
Comparador/amplificador operacional: posible con la extensión periférica
5.temporizador
Total: 17 artículos
Incluye PWM, captura de entrada, comparación de salida, modos de codificador y más.

6.Otras características
DMA: controlador de 12 canales
Unidad de verificación CRC
Perro de vigilancia independiente y de ventana
RTC reloj en tiempo real
Sensores de temperatura
Áreas de aplicación
Control industrial (PLC, controlador de conducción)
Dispositivos iot (puertos ethernet /USB incluidos)
Electrónica médica (dispositivos de diagnóstico portátiles)
Electrónica automotriz (componentes no críticos de seguridad)
Procesamiento de audio multimedia (reproductores de audio digital, procesadores de voz)
Electrónica de consumo (electrodomésticos, dispositivos domésticos inteligentes)
Plataformas educativas y de desarrollo (como STM32F4 Discovery)

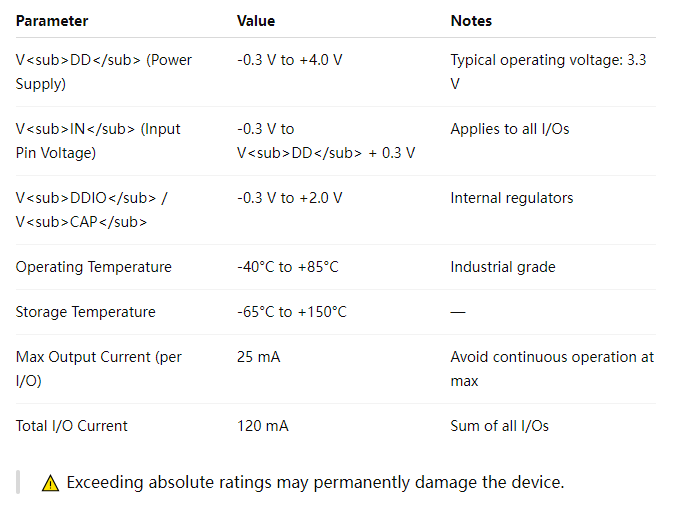

Valor nominal máximo absoluto

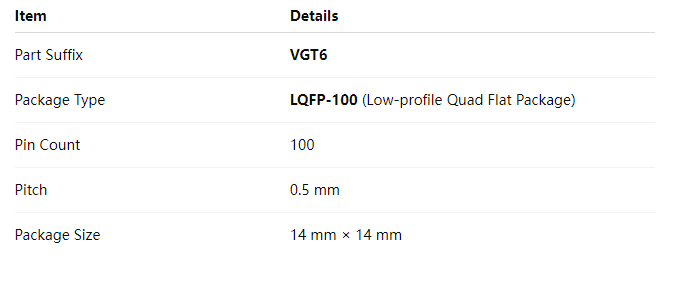

Información del paquete

resumen
El STM32F407VGT6, como el chip principal de la serie STM32F4, ofrece un buen equilibrio entre rendimiento, funcionalidad y costo. Ofrece una excelente solución, ya sea para la velocidad, el número de interfaces o los requisitos para un desarrollo embebido de alta confiabilidad. Es un "generalista" de confianza para proyectos embebidos de gama media y alta.
