STM32F103C8T6: Microcontrolador ARM Cortex-M3 de Alto Rendimiento para Aplicaciones Industriales, IoT y Robótica

Dentro de la familia STM32, el STM32F103C8T6 pertenece a la serie "Performance Line". El STM32F103C8T6 combina una gran relación calidad-precio con potentes recursos periféricos. Ideal para desarrolladores de sistemas embebidos e ingenieros electrónicos.

Las principales características
Núcleo: ARM cortex-m3, frecuencia dominante hasta 72 MHz
Memoria flash: 64 KB
SRAM: 20 KB
Voltaje de funcionamiento: 2.0v ~ 3.6v
Puertos de e/s: hasta 37 e/s universales
Temporizadores: 3 temporizadores universales de 16 bits, 1 temporizador de control avanzado (para salida PWM, etc.)
Interfaz de comunicación:
2× I2C
3× USART
2× SPI
1× CAN
Puerto USB 2.0 velocidad completa
ADC: dos ADC de 12 bits, hasta 16 canales
Modo de bajo consumo de energía: soporte de sueño, parada y modo de espera
Paquete: lqfp-48

Las principales ventajas
1.Alto rendimiento y bajo consumo
El núcleo ARM cortex-m3 soporta multiplicación de un solo ciclo y división de hardware, lo que proporciona alta eficiencia computacional. Al mismo tiempo, optimiza el consumo de energía a través de una variedad de modos de baja potencia, adecuados para escenarios de aplicaciones alimentadas por batería.

2.Interfaz periférica rica
Soporta una variedad de protocolos de comunicación comunes industriales, como I2C, SPI, USART, CAN y USB, y es capaz de conectar con una variedad de sensores, módulos de comunicación y dispositivos externos de forma flexible.

3.Potente sincronización con control
Equipado con temporizador de alto nivel, puede realizar un control PWM complejo, ampliamente utilizado en la conducción del motor, servocontrol, etc.

4.Función de simulación perfecta
Construido en ADC de 12 bits de alta precisión, puede realizar muestreo multicanal de alta velocidad, adecuado para monitoreo ambiental, adquisición de datos y otros escenarios.

5.Desarrollo de maduración ecológica
Con una sólida cadena de herramientas de desarrollo (por ejemplo, STM32Cube, HAL library, Keil, IAR, PlatformIO, etc.), una comunidad activa, tutoriales abundantes y placas de desarrollo de hardware (por ejemplo, Blue Pill) baratas, las dificultades y los costos de desarrollo se han reducido considerablemente.
La aplicación
1. Control industrial y automatización
STM32F103C8T6 es ampliamente utilizado en una variedad de escenarios de control de automatización industrial. Confiando en su alta confiabilidad, periférico rico y potente capacidad de control en tiempo real, el STM32F103C8T6 puede ser competente en tareas de control industrial complejas:
Adquisición de datos del sensor: las señales del sensor industrial como presión, temperatura y flujo se recogen a través del ADC y se combinan con el DMA para lograr un procesamiento de datos eficiente.
Unidad de control PLC: como un pequeño núcleo de controlador lógico programable para controlar todo tipo de equipos de producción industrial, líneas de transporte y brazos robóticos.
Movimiento y servocontrol: equipado con temporizador de alto nivel y salida PWM, accione con precisión motores paso a paso, servomotores, etc. Ampliamente utilizado en mecanizado CNC, equipos de embalaje, robots industriales, etc.
Comunicación CAN bus: a través de la interfaz CAN 2.0b integrada, la comunicación en tiempo real de múltiples dispositivos y la construcción rápida de un sistema de control distribuido.

2. Electrónica de consumo
Entre los productos electrónicos de consumo, STM32F103C8T6 es el núcleo ideal para muchos terminales inteligentes debido a su bajo consumo de energía, alto rendimiento y buena estabilidad:
Smartwatch & band: responsable de la gestión de datos del sensor, la comunicación bluetooth y la lógica de la interfaz de usuario.
Báscula electrónica y controlador de hogar inteligente: realice la detección de peso, la recolección de temperatura y humedad y la función de control local/remoto.
Control remoto multifunción: comunicación con electrodomésticos a través de módulos infrarrojos, radiofrecuencia y bluetooth para controlar tv, aire acondicionado, proyectores, etc.
Dispositivos médicos portátiles: por ejemplo, medidores de glucosa en sangre, medidores de presión arterial electrónicos, detectores de pulso, utilizando su ADC de alta precisión con características de bajo consumo de energía para completar el monitoreo continuo.

3. Terminales iot
El STM32F103C8T6 admite una variedad de protocolos de comunicación con un modo de baja potencia, lo que lo hace excelente en dispositivos iot:
Dispositivo de monitoreo remoto: funciona con módulos LoRa, nb-iot, wi-fi, GSM para carga y control de datos remotos.
Sistema de monitoreo ambiental: monitoreo en tiempo real de parámetros ambientales como calidad del aire, calidad del agua, ruido y análisis de datos a través de una plataforma en la nube.
Sistema de lectura inteligente: se utiliza para la adquisición de datos inteligente y aplicaciones de lectura remota inalámbrica para medidores de agua, medidores eléctricos y medidores de gas.
Equipo agrícola inteligente: como monitoreo de humedad del suelo, sistema de control de riego, regulación automática del ambiente de invernadero, etc.

4. Robot y control de motor
STM32F103C8T6 tiene una interfaz rica de temporizador y control de movimiento, ampliamente utilizado en todo tipo de robots y sistemas de accionamiento de motor:
Robot móvil: controla el movimiento del robot sobre ruedas, orugas o a pie, retroalimenta la información de posición en tiempo real y ajusta el camino.
Control de brazo robótico: control coordinado de servomotores multieje para lograr un posicionamiento preciso con planificación de trayectoria compleja.
Quadcopter vs drone: control en tiempo real de la salida de ajuste eléctrico (ESC) para estabilizar la actitud de vuelo con la navegación.
Robots domésticos: control de movimiento y planificación de rutas para dispositivos domésticos inteligentes, como robots barrido, robots limpiadores de ventanas, etc.

5. Educación e i + d
Debido a los recursos de desarrollo abundantes y el umbral de aprendizaje bajo, STM32F103C8T6 es ampliamente utilizado en la enseñanza integrada y los experimentos de investigación:
Enseñanza de sistemas embebidos: plataforma ideal para cursos embebidos en universidades, enseñanza de arquitectura ARM y cursos prácticos de RTOS.
Proyectos comunitarios de código abierto: muchas bibliotecas de código abierto, ejemplos de código y documentación técnica para que los estudiantes puedan comenzar a desarrollar rápidamente.
Concursos electrónicos y concursos de diseño: por ejemplo, concursos de robots, concursos de carros inteligentes, concursos de control automático, etc.
Desarrollo de hobbies personales: proyectos innovadores como hardware inteligente DIY, control de iluminación inteligente, domótica, etc.

Encapsulación y distribución de pié

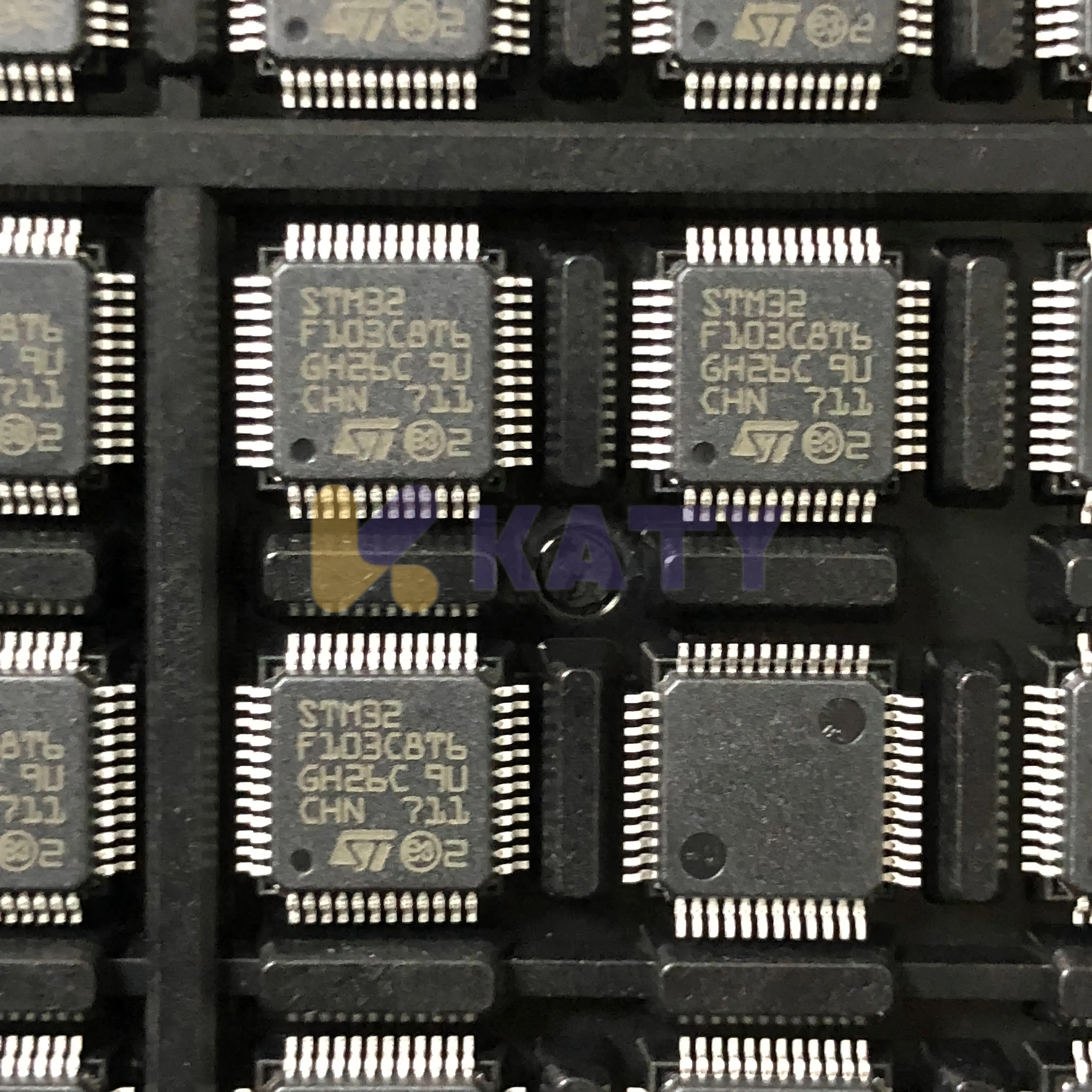

El STM32F103C8T6 utiliza un paquete de 48 pines LQFP, que es pequeño y compacto para diseños de PCB de alta densidad. Su pines de e/s admite la función de multiplexación, lo que mejora en gran medida la flexibilidad del diseño de hardware.

epílogo
Como modelo clásico en la serie STM32, STM32F103C8T6 se ha convertido en un "árbol perdurable" en el campo de desarrollo embebido debido a su rendimiento estable, rico interfaz periférico, fácil desarrollo y precio favorable a los ciudadanos. El STM32F103C8T6 es una selección de microcontrolador muy competitiva, ya sea para el desarrollo de productos industriales, proyectos personales o investigación de aprendizaje.
