SN74LVC1G07DBVR: análisis exhaustivo de buffer de fugas abiertas

SN74LVC1G07DBVR pertenece a los dispositivos lógicos de la serie 74LVC. Está fabricado con tecnología CMOS de baja potencia, con capacidad de respuesta de alta velocidad y excelente compatibilidad de voltaje. El chip proporciona un buffer no inverso cuya salida es una estructura de fuga abierta que requiere una resistencia de extracción externa. Este diseño lo hace ideal para comunicaciones multipunto, lógica de señal "cable y" y aplicaciones de conversión de nivel.

Características/características
• fabricado en un paquete subcompacto de 0,64 mm ² (DPW) con un espaciado de 0,5 mm
• apoye la operación 5V VCC
• el voltaje máximo soportado por la entrada y la salida de salida abierta es de 5.5v
• soporte de conversión ascendente y descendente
• TPD máximo de 4,2 nanosegundos a un voltaje de 3,3 V
• bajo consumo de energía con un ICC máximo de 10 microamperios
• el controlador de salida es ±24 ma para un voltaje de 3,3 V
• Ioff admite el inserto de encendido, el modo de apagado local y la protección posterior al conductor
• rendimiento de bloqueo de más de 100 ma de acuerdo con la especificación de clase II {13} JESD
• el rendimiento de protección ESD excede los requisitos de la especificación JESD 22
- modelo de descarga humana 2000V (a114-a)
- modelo de máquina 200V (a115-a)
- modelo de kit cargador 1000V (C101)
descripción

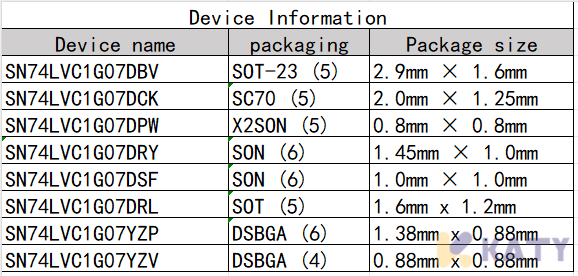

Este buffer/conductor de un solo canal está diseñado específicamente para operar en el rango de voltaje VCC de 1.65v a 5.5v. La salida del dispositivo SN74LVC1G07 es del tipo abierto de la fuga, de modo que pueda conectar con otras salidas abiertas de la fuga, consiguiendo así el bajo nivel eficaz "o" o el alto nivel eficaz "con" la función. La corriente de conducción máxima es 32mA. El SN74LVC1G07 está disponible en una variedad de formatos, incluyendo el paquete DPW compacto con dimensiones de 0,8 mm x 0,8 mm.

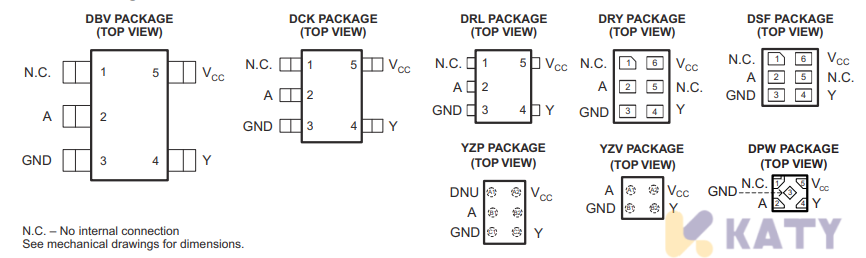

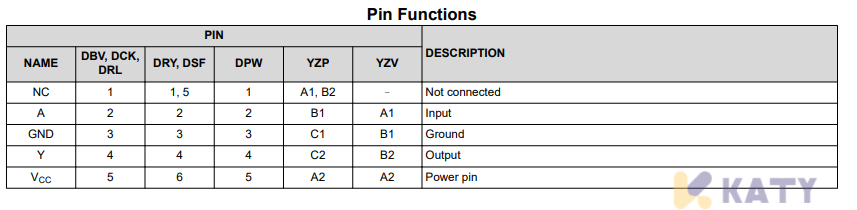

Configuración y funciones del pin

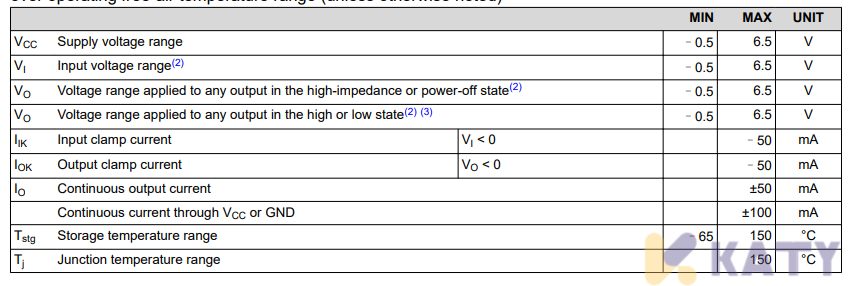

Valor nominal máximo absoluto

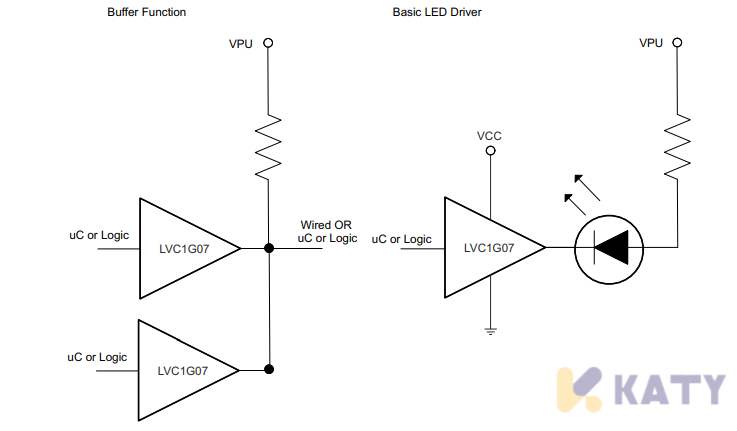

Aplicaciones típicas para
1. Convertidor de nivel
El SN74LVC1G07 se puede utilizar para el puente de interfaz entre sistemas de diferentes niveles lógicos debido a su estructura de salida de fuga abierta, así como un amplio rango de voltaje de entrada. Por ejemplo, puede recibir una señal de entrada de 3,3 V y simultáneamente elevar el nivel de salida a 5V a través de una resistencia pull-up, lo que permite la función de conversión de nivel.

2. Conexión por cable
La salida de múltiples chips se puede conectar directamente a un bus común y ser elevada por una resistencia de pull-up común. Siempre que una salida esté en un estado de bajo nivel, todo el bus estará en un nivel bajo, logrando así el efecto de un "con" lógico.

3. Conductor de autobús/buffer
Este chip se puede utilizar para mejorar la integridad de la señal del sistema cuando se necesita aislar o buffer una señal digital y prevenir la interferencia directa entre el emisor y el receptor de la señal.

Nota

1. Se debe usar un resistor pull-up; De lo contrario, durante un alto voltaje, la salida estará en un estado de alta impedancia, por lo que la lógica de salida 1 no será normal.

2. Evite el uso de entradas flotantes. Se recomienda conectar la entrada a un nivel conocido (alto o bajo) a través de resistencias para asegurar un estado lógico estable.

3. Su capacidad de conducción es muy fuerte, pero no debe ser sobrecargado para usar. Se requiere una selección racional de la corriente de tracción para evitar sobrecalentamiento o daños al elemento.

resumen
SN74LVC1G07DBVR es un pequeño y estable buffer de tipo abierto y de fuga con un excelente rendimiento. Es ampliamente utilizado en el procesamiento de señales, la conversión de nivel y los controladores de bus. Gracias a su alta velocidad, bajo consumo de energía, su potente capacidad de accionamiento y su rango de tensión de alimentación flexible, es uno de los elementos lógicos indispensables en sistemas electrónicos flexibles y altamente confiables.
