Protección y funciones de control de TPS5430DDAR resueltas

En los sistemas modernos de gestión de energía, la seguridad y la operación estable son los objetivos centrales del diseño. TPS5430DDAR es un convertidor dc-dc de alta eficiencia y 3A de baja tensión introducido por Texas Instruments. No solo proporciona una excelente capacidad de conversión de energía, sino que también tiene una serie de funciones de protección y control perfectas para acompañar la operación del sistema.

1.bloqueo de bajo voltaje (UVLO)
Descripción general de las funciones:
El bloqueo de bajo voltaje es uno de los mecanismos de protección más básicos del TPS5430DDAR. Se asegura de que el chip no se inicie cuando el voltaje de entrada es insuficiente para evitar que el sistema funcione en un estado inestable.
Mecanismo de trabajo:
El umbral de arranque típico es de aproximadamente 5.5v.
Cuando el voltaje de entrada cae por debajo de este umbral, el chip permanece apagado;
Después de que el voltaje se restablezca en el rango de seguridad, el chip entrará automáticamente en condiciones de trabajo normales.
Significado del diseño:
Evite el disparo falso, el control anormal o la conmoción del circuito debido al voltaje de entrada anormal.

2.Protección contra sobrecorriente (OCP)
Descripción general de las funciones:
La protección contra sobrecorriente puede limitar automáticamente la corriente de carga en caso de que la corriente de salida exceda el valor nominal para evitar que el chip se sobrecaliente o se dañe.
Mecanismo de trabajo:
Implementado como control de modo de corriente máxima;
Detecta la corriente de inductancia de salida y limita el tiempo de conducción del interruptor cuando se alcanza un umbral establecido internamente, controlando así la corriente de salida;
Cuando hay un cortocircuito severo, el chip entra en el estado actual de vuelta o apagado.
Significado del diseño:
3. Protección de apagado térmico (OTP)
Descripción general de las funciones:
La protección contra la temperatura es un mecanismo de protección que evita la falla causada por la temperatura demasiado alta del chip.
Mecanismo de trabajo:
El chip se apaga automáticamente cuando la temperatura interna excede el valor típico de 150°C;
Vuelve a trabajar cuando la temperatura descienda por debajo de aproximadamente 130°C.
Significado del diseño:
En caso de mala disipación de calor o alta temperatura ambiente, asegúrese de que el chip no se dañe permanentemente por sobrecalentamiento.
4.Protección contra sobretensiones de salida (OVP)
Descripción general de las funciones:
El TPS5430DDAR tiene un mecanismo de protección de sobretensión de salida integrado dentro del TPS5430DDAR, que se utiliza para evitar un aumento inadecuado del voltaje de salida debido a fallas en el bucle de retroalimentación.
Mecanismo de trabajo:
Activar la lógica de apagado cuando el voltaje de retroalimentación excede un múltiplo específico del voltaje de referencia interno;
Evitar que los equipos cargados sufran choques de sobretensión.
Significado del diseño:
Protege el circuito de la etapa posterior para evitar el daño de los dispositivos sensibles debido al voltaje excesivo.
5. función de inicio suave (Soft Start)
Descripción general de las funciones:
El arranque suave es un mecanismo de regulación para evitar que la fuente de alimentación genere una corriente excesiva en el momento del arranque.
Mecanismo de trabajo:
El voltaje de referencia interno aumenta gradualmente al comenzar, y el voltaje de salida de control se establece lentamente;
El proceso de arranque dura aproximadamente unos milisegundos y puede limitar efectivamente la corriente de sobretensión.
Significado del diseño:
Evita bajar el voltaje total del sistema durante el encendido, evitando el desencadenamiento de los mecanismos de protección de otros módulos.

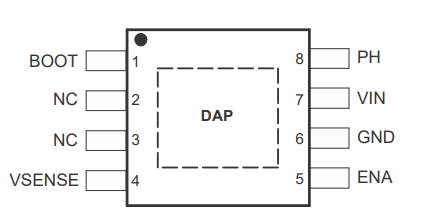

6. Permitir el control del pin (ENA)
Descripción general de las funciones:
Los pines ENA permiten que la lógica externa controle el arranque y parada del chip, soportando diseños de bajo consumo de energía.
Mecanismo de trabajo:
El pin ENA es de alto nivel (>2V) cuando el chip funciona;
Los pines son de bajo nivel (< 0.8v), el chip se apaga y entra en el modo de ultra bajo consumo (la corriente de apagado típica es de 15µA);
El control remoto, el poder en el tiempo y otras funciones se pueden realizar a través de este perno.
Significado del diseño:
Mejora la flexibilidad y la eficiencia energética del sistema, ideal para aplicaciones en escenarios de gestión de energía programables.
resumen
Estas funciones de protección y control integradas en TPS5430DDAR le permiten mantener una alta estabilidad y confiabilidad en entornos de trabajo duros o complejos. A través de UVLO, OCP, OTP, OVP y otros mecanismos, no solo puede responder eficazmente a las condiciones anormales comunes, sino que también puede reducir el costo de mantenimiento del sistema y prolongar la vida útil de toda la máquina.
Para los ingenieros de diseño de energía, el conocimiento de los principios y aplicaciones de estas funciones de protección ayudará a diseñar soluciones de gestión de energía más seguras y eficientes.
