Liberando el Poder del TIP3055: Un Transistor Confiable para Aplicaciones de Potencia

Al construir circuitos de potencia robustos o amplificadores de audio, el transistor TIP3055 siempre tiene un lugar asegurado en la mesa de trabajo. Este componente es reconocido por su durabilidad, alta capacidad de manejo de corriente y versatilidad, y se utiliza ampliamente como transistor de potencia tanto en proyectos electrónicos profesionales como de aficionados. Ya sea para crear una fuente de alimentación de 0-30V 10A con LM723 y TIP3055, o un amplificador de subwoofer de alta potencia con TDA2030, TIP3055 y TIP2955, el TIP3055 ofrece el rendimiento y la fiabilidad que los ingenieros necesitan.

¿Qué es el Transistor TIP3055?

El TIP3055 es un transistor de potencia NPN encapsulado en TO-247, capaz de manejar hasta 15A y disipar 90W con el sistema de enfriamiento adecuado. Se utiliza comúnmente en fuentes de alimentación lineales, circuitos amplificadores y controladores de motores. Según el datasheet del TIP3055, su voltaje colector-emisor (Vce) es de 60V y su ganancia (hFE) está entre 20 y 70, ideal para aplicaciones de potencia media y alta.
El datasheet en PDF del TIP3055 incluye información esencial como el pinout del TIP3055, características eléctricas y valores máximos absolutos. Comprender estos datos es clave para un diseño seguro y eficiente.

Características del TIP3055 de ST:

Bajo voltaje de saturación colector-emisor.
Transistores complementarios NPN - PNP.

Explicación del Pinout del TIP3055

Pin 1: Base (B) – Controla la conmutación del transistor.
Pin 2: Colector (C) – Entrada principal de corriente; generalmente conectado a la carga.
Pin 3: Emisor (E) – Salida principal de corriente; conectado a tierra o salida.
Parte metálica trasera: También conectada al colector, se usa para disipación térmica (¡cuidado con el aislamiento!).

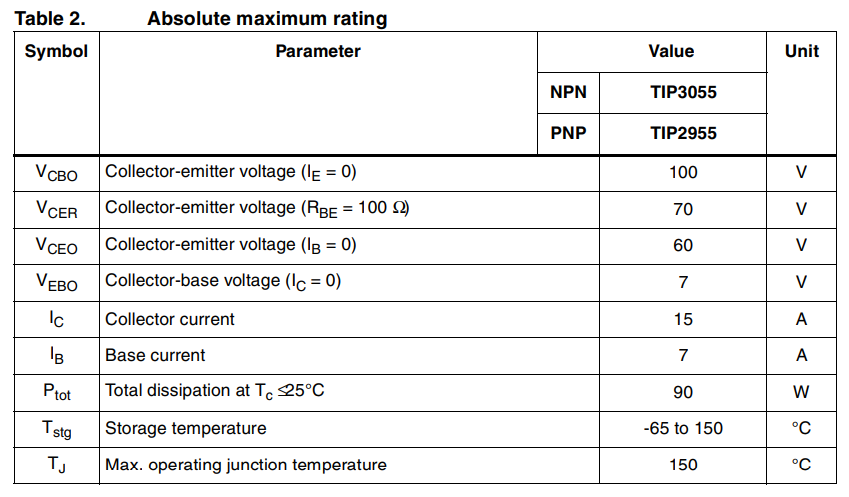

La calificación máxima

TIP3055 vs 2N3055: ¿Cuál es la Diferencia?

Ambos son transistores de potencia comunes, pero no son idénticos. El 2N3055 viene en encapsulado TO-3 (metálico), mientras que el TIP3055 utiliza TO-247 (plástico más compacto).

Diferencias clave:

TIP3055 (TO-247):
Estructura plástica con disipador metálico trasero conectado al colector.
Necesita mica/aislante al montar en el disipador.
Ideal para montaje directo en PCB.
2N3055 (TO-3):
Encapsulado clásico metálico, donde la carcasa es el colector.
Dos pines (base y emisor) ubicados en la base.
Fácil instalación sobre disipadores sin interfaces extra.
Común en amplificadores antiguos y reguladores.

Diferencias con Otros Modelos

MODELO	Vce Máx	Ic Máx	Paquete	Aplicación
TIP3055	60V	15A	TO-247	Alta potencia, fuente, audio
MJE3055	60V	10A	TO-220	Potencia media, drivers LED
TIP41C	100V	6A	TO-220	Control bajo/medio, motores

Conclusión:

TIP3055 es ideal para cargas pesadas.

MJE3055 es una opción media económica.

TIP41 ofrece alta tensión pero baja corriente, ideal para controladores pequeños.

TIP3055 y TIP2955: Una Pareja Perfecta

Para circuitos amplificadores push-pull, la combinación TIP2955 y TIP3055 es muy popular. TIP3055 es NPN y TIP2955 es su transistor complementario PNP. Se usan juntos en circuitos amplificadores TIP3055 TIP2955, proporcionando salida simétrica - esencial para reducir distorsión en audio.

Aplicaciones del TIP3055 y Ejemplos de Circuitos

1.Fuente de Alimentación 0–30V 10A
Junto con el LM723, el TIP3055 regula eficientemente corrientes altas. Perfecto para laboratorios o equipos de prueba.

2.Amplificador de Subwoofer
Con TDA2030 y voltajes de ±15V, mejora la potencia de salida. Ideal para sistemas de audio automotriz o cine en casa.

3.Regulador de Voltaje Lineal
En combinación con LM317T, el TIP3055 amplía la capacidad de corriente. Muy usado en diseños como:
"¿Qué función cumple cada elemento de una fuente regulada LM317T TIP3055?"

Conclusión: ¿Por Qué Elegir el TIP3055?

El TIP3055 es un verdadero caballo de batalla en la electrónica de potencia. Su capacidad de manejar altas corrientes y disipación de potencia, junto con su compatibilidad con el TIP2955, lo hacen ideal para amplificadores y fuentes de alimentación. Ya sea para diseñar una fuente de 0–30V 10A, un amplificador de subwoofer, o reemplazar otro transistor con un equivalente TIP3055, este componente garantiza un rendimiento sólido y duradero.
Si necesitas un transistor de potencia confiable y estable, elige TIP3055.
