Guía Práctica del Amplificador Operacional MCP6001T-E/OT

Descripción General

El MCP6001T-E/OT es un amplificador operacional de un solo canal lanzado por Microchip Technology, diseñado específicamente para aplicaciones de procesamiento de señales analógicas de bajo consumo y baja tensión. Utiliza un encapsulado ultracompacto SOT-23-5, que proporciona un excelente rendimiento mientras mantiene un consumo de energía extremadamente bajo. Es altamente adecuado para sistemas alimentados por batería y diseños electrónicos con limitaciones de espacio.

Características Clave

Disponible en encapsulados SC-70 de 5 pines y SOT-23 de 5 pines

Ancho de banda con ganancia unitaria (GBW): 1 MHz (típico)

Entrada y salida rail-to-rail

Rango de voltaje de alimentación: 1.8V a 6.0V

Corriente de alimentación: IQ = 100 µA (típico)

Margen de fase: 90° (típico)

Rango de temperatura:

-Industrial: -40°C a +85°C

-Extendido: -40°C a +125°C

Disponible en versiones de canal único, doble y cuádruple

Aplicaciones Típicas

Amplificación de señales de sensores (por ejemplo, termistores, fotodiodos)

Sistemas de medición alimentados por batería

Dispositivos médicos portátiles

Filtros activos y acondicionamiento de señales analógicas

Sistemas de audio e instrumentación de bajo consumo

Ventajas en Uso Real

El MCP6001T-E/OT destaca en su categoría debido a su combinación de bajo costo, bajo consumo y rendimiento rail-to-rail. Es especialmente ventajoso en aplicaciones donde la duración de la batería y la integridad de la señal son fundamentales. Además, su tolerancia a un amplio rango de voltajes de alimentación proporciona una gran flexibilidad durante el diseño del sistema.

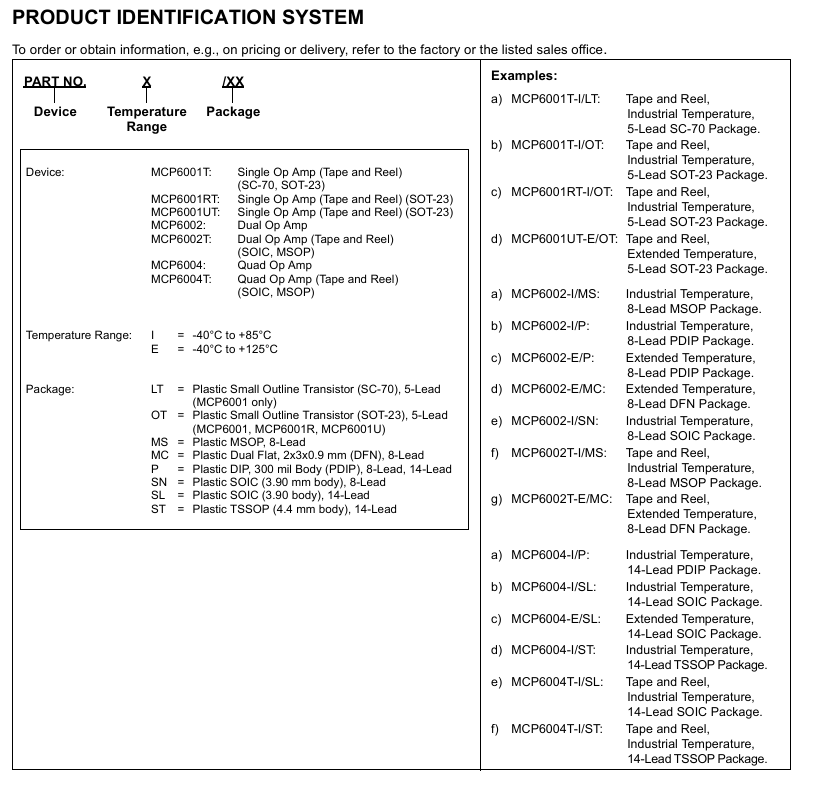

Sistema de Identificación de Producto (para MCP6001/1R/1U/2/4)
