Análisis completo de ADUM4224WCRWZ-RL

El adum4224wcrwz-rl es un controlador de puerta de doble canal aislado en un paquete de cuerpo ancho soic-16. Es adecuado para conducir dispositivos de conmutación de lado alto y bajo (como MOSFET o IGBT). Utiliza la tecnología iCoupler® patentada de yardno semiconductor para lograr un aislamiento eléctrico de hasta 5000 voltios válidos entre la señal digital y el carril de alimentación. Esto no solo garantiza la seguridad, sino que también mejora significativamente la capacidad antiinterferente.

Características

1. Aislamiento y seguridad
- clasificación de aislamiento RMS de 5000 voltios (clasificación de 1 minuto, aislamiento mejorado)
- la tecnología iCoupler® permite el aislamiento digital sin fotoacopladores
- inmunidad transitoria de modo común (CMTI) : > 25 kv/microsegundos

- diseñado especialmente para la conducción lateral alta/baja, con alta capacidad antiinterferente

2. Salida con capacidad de potencia

- corriente máxima de salida (fuente/sumidero) : -4 amperios
- baja latencia de propagación: valor típico 38 ns, máximo 54 ns
- menos distorsión y desviación del ancho de pulso entre cada canal
- voltaje de conducción de salida hasta 18 voltios

- cada conductor de salida tiene una fuente de alimentación independiente

3. Voltaje de alimentación

- alimentación de entrada (VDD1) : 3,0 voltios a 5,5 voltios

- alimentación en salida (VDDA/VDDB) : 4,5 voltios a 18 voltios

4. Lógica de entrada y control

- entrada compatible con los estándares TTL/CMOS

- el umbral de entrada de la lógica puede asegurar la compatibilidad con los sistemas de 3.3 y de 5 voltios

5. La temperatura con el paquete

- rango de temperatura de funcionamiento: -40°C a +125°C
- paquete: paquete de 16 pines de cuerpo ancho SOIC (soic-w) con una distancia de crawl de 7,5 mm

- el embalaje del rollo y de la cinta está disponible (el sufijo es RL)

6. Protección y confiabilidad

- cuando la fuente de alimentación de entrada no está conectada o desconectada, estará en la salida baja por defecto
- modo de operación a prueba de fallos en caso de fallo lógico

- función de bloqueo de bajo voltaje interno (UVLO) tanto en la entrada como en la salida

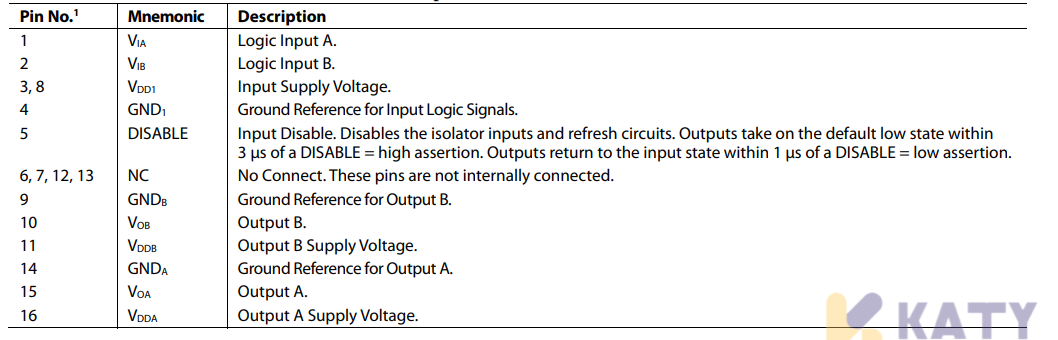

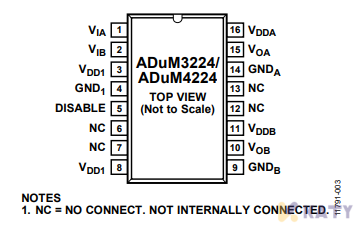

Configuración del pin y descripción funcional
Este producto adopta una forma de paquete SOIC de tipo ancho de 16 pines. El ancho del paquete es de 7,5 mm. Cumple con los estrictos requisitos de distancia de propagación y hueco eléctrico en el campo industrial. Su amplio rango de temperatura de funcionamiento (-40°C a +125°C) garantiza además un funcionamiento estable a largo plazo en entornos extremos.

Valor nominal máximo absoluto

aplicación
1. Driver de motor industrial

Accionamiento de IGBT (transistores bipolares de puerta aislada) o MOSFET (transistores de efecto de campo de semiconductor de óxido metálico) en sistemas de control de motores de alta tensión
Proporciona una función de aislamiento confiable entre la lógica de control y la fase de alimentación
Capaz de operar normalmente en ambientes industriales duros de emi debido a sus características de alta CMTI
2. Fuente de alimentación del modo de conmutación (SMPS)
Para uso en topologías de medio puente o puente completo
Conmutación eficiente de transistores de potencia con tiempos rápidos de subida/caída
Mayor seguridad y aislamiento entre los lados primario y secundario
3. Inversores de energía renovable
Inversores de cadena de paneles solares, microinversores y controladores de turbinas eólicas
Soporte de alta tensión y alta frecuencia función de conmutación
El aislamiento reforzado puede proteger el sistema de control de baja tensión
4. La fuente de alimentación ininterrumpida (UPS) conduce los módulos del inversor de alta potencia para el sistema de respaldo de ca
Asegurar el aislamiento seguro con la fuente de alimentación de ca y los circuitos de gestión de batería
5. Dispositivos electrónicos de potencia para vehículos eléctricos (EV)
Controladores de puerta para inversores de tracción y convertidores dc-dc
Soporta conmutación rápida para un funcionamiento eficiente y un buen rendimiento de disipación de calor
Cumple con los requisitos de emi y aislamiento de grado automotriz
6. Automatización industrial y robótica
Utilizado en actuadores, servomotores, así como en sistemas de control automatizados
Asegura la conclusión antiinterferente y de seguridad de la red de

control distribuida
Con el rápido desarrollo de los campos de control industrial, vehículos eléctricos y energía limpia, existe una creciente demanda de accionamientos aislados eficientes y altamente confiables. Adum4224wcrwz-rl se ha convertido en la opción ideal para muchos ingenieros cuando diseñan sistemas de alta tensión debido a sus excelentes características eléctricas, así como a su rica compatibilidad de diseño, como un conductor de la puerta de alto rendimiento y ampliamente aplicable.
