Ams1117-3.3 regulador lineal diferencial de baja presión detalles

El ams1117-3.3 es un popular regulador de voltaje utilizado para convertir un voltaje de entrada más alto (típicamente 4,5 voltios a 15 voltios) a una salida estable de 3,3 voltios. Es ampliamente utilizado en proyectos electrónicos, especialmente en microcontroladores y módulos que requieren lógica de 3.3 voltios.

Características

1. La precisión de salida de 1.2v, 1.5v, 1.8v, 2.5v, 3.3v y 5.0v es del 2% para la versión fija y del 1.5% para la versión ajustable.

2. Voltaje de salida ajustable

3. Voltaje diferencial de baja tensión: valor típico 1.2v@1a

4. Límite de corriente

5. Calor apagado apagado
6.Rango de temperatura: -40℃ a 125℃
Aplicación

1. Ordenador portátil, Palmtop y ordenadores del cuaderno: proporcione el voltaje estable 3.3v para los microprocesadores de la placa base, los controladores de e/s, los puertos de memoria, el etc.
Ventajas:

• La característica diferencial de baja tensión es adecuada para múltiples conversiones de raíles de alimentación dentro del sistema.
• Paquete de tamaño pequeño adecuado para diseños de placas base de alta densidad.
• El voltaje de salida es estable, lo que es bueno para mejorar la confiabilidad total del sistema.

2. Cargador de batería: se utiliza para alimentar el chip de control 3.3v, el circuito de indicación de estado o el interfaz de comunicación.
Ventajas:

• Se puede combinar con una batería de litio o un módulo de carga NiMH para proporcionar un voltaje lógico de bajo ruido de 3,3 V.
• La protección térmica y las características limitantes actuales mejoran la seguridad.

3. Terminal activo de scsi-ii: proporcione el terminal en la interfaz de scsi-ii para estabilizar el voltaje para evitar la reflexión y la interferencia de la señal.
Ventajas:

• Ams1117-3.3 proporciona una salida precisa de 3.3v que cumple con la demanda de voltaje terminal estándar SCSI.
• Cableado conciso, adecuado para tarjetas de placa terminal.

4. Teléfono móvil: como fuente de alimentación para chips internos (como módulos RF, chips de banda base).
Ventajas:

• Paquete pequeño ideal para el diseño de sistemas embebidos.
• Proporciona 3.3v estable, ayuda a mejorar la confiabilidad de la comunicación.

5. Teléfono inalámbrico: proporciona voltaje estable para IC de procesamiento de voz, módulo de comunicación o LCD.
Ventajas:

• Baja corriente estática, ideal para dispositivos de espera largos.
• Salida estable, ayuda a transmitir claramente la señal de voz.

6. Sistema alimentado por batería: se utiliza para estabilizar el voltaje de la batería (como 5V o batería de litio 7.4v) a 3.3v para suministrar dispositivos de baja tensión.
Ventajas:

• El diseño diferencial de baja tensión (LDO) mantiene la salida cuando el voltaje de la batería cae.
• Alta eficiencia, adecuado para dispositivos portátiles.

7. Instrumentos portátiles: tales como osciloscopios de mano, dispositivos del sensor, herramientas de la detección y así sucesivamente necesitan la fuente de alimentación exacta de 3.3v.
Ventajas:

• Bajo nivel de ruido, adecuado para instrumentos de medición de alta precisión.
• La protección térmica evita daños por sobrecalentamiento en ambientes hostiles.

8. Regulador lineal después de la fuente de alimentación conmutada: la salida de la fuente de alimentación conmutada fue tratada por ams1117-3.3 para "estabilización posterior" para filtrar la ondulación y proporcionar un bajo nivel de ruido de 3.3v.
Ventajas:

• Combina la alta eficiencia de la fuente de alimentación conmutada y las ventajas de bajo ruido de LDO.
• Ideal para circuitos analógicos o rf sensibles al ruido.

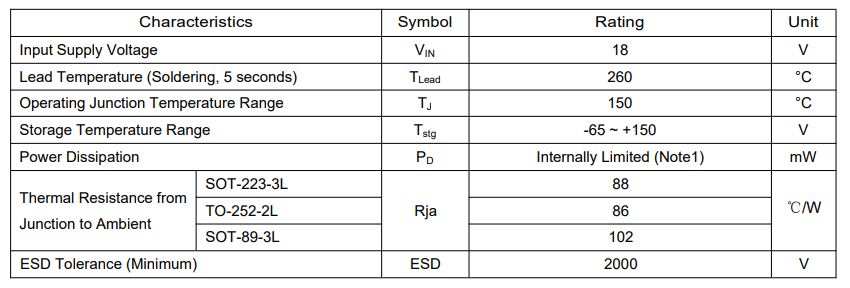

Valor nominal máximo absoluto

Ventajas y precauciones
Ventajas:
1.Fácil de usar sin componentes periféricos complejos.
2.Proporciona una salida estable de 3.3v.
3.Con función de protección, alta seguridad.
4.Bajo costo y fácil acceso.
Nota importante:
1.Problema de disipación de calor: cuando la corriente de carga es grande y el voltaje de entrada es alto, el consumo de energía es significativo (P = (vin-3.3v) × I). Se recomienda agregar un disipador de calor o área de lámina de cobre.
2.Requisito de diferencia de voltaje: el voltaje de entrada debe ser por lo menos 1,1 V más alto que el voltaje de salida para garantizar el efecto de estabilización de voltaje.
3.La capacidad de salida no puede ser predeterminada: la falta de la capacidad de salida puede causar inestabilidad de voltaje o conmoción.
epílogo
Ams1117-3.3 es un clásico y práctico 3.3v lineal regulador chip, ampliamente utilizado en la industria, electrónica de consumo y proyectos de tablero de desarrollo. Su estructura simple y rendimiento estable hacen que sea una opción confiable para ingenieros electrónicos y entusiastas de bricolaje. Aunque no es tan alta como la fuente de alimentación conmutada en términos de alta eficiencia, todavía tiene un valor importante en aplicaciones de baja potencia, bajo ruido y diseño compacto.
