Ad9649bcpz-40: ideal para la adquisición de datos de velocidad media y alta precisión

En los sistemas modernos de adquisición y procesamiento de señales, la selección de convertidores analógicos digitales (ADC) es crucial para el rendimiento general del sistema. Ad9649bcpz-40 es un chip ADC de 14 bits y 40 MSPS introducido por Analog Devices, que combina alta precisión, bajo consumo de energía y diseño de entrada y salida flexible. Es ampliamente aplicable a la comunicación, imagen médica, monitoreo industrial y sistema de radar y otros escenarios de aplicación.

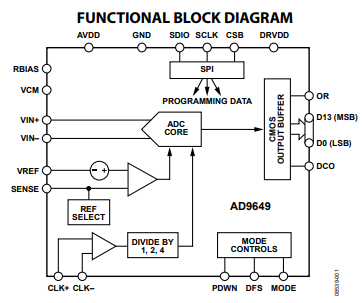

Productos destacados
1. AD9649 utiliza una sola fuente de alimentación analógica de 1.8v y tiene una fuente de alimentación de conductor de salida digital separada para adaptarse a la serie lógica de 1.8v a 3.3v.
2. El circuito de retención de muestra mantiene un excelente rendimiento a frecuencias de entrada de hasta 200 MHz y está diseñado para ser de bajo costo, bajo consumo de energía y fácil de usar.
3. La interfaz estándar SPI (interfaz de puerto serial) admite una variedad de características y funciones del producto, como formato de salida de datos, divisor de reloj interno, apagado, DCO, regulación de temporización y compensación de salida de datos (D13 ~ D0), modo de referencia de voltaje, etc.
4. AD9649 está encapsulado en un LFCSP de 32 pines conforme a rohs. Los pines son compatibles con AD9629 ADC de 12 bits y AD9609 ADC de 10 bits. Admite una ruta de migración simple entre convertidores de 10 y 14 bits con muestreo de 20 MSPS a 80 MSPS.
Análisis de características principales
1. Equilibrio entre resolución y tasa de muestreo
AD9649 ofrece una resolución de 14 bits, lo que significa que puede subdividir con precisión la señal analógica en 16384 puntos de nivel. Es adecuado para aplicaciones que requieren una alta precisión de amplitud. Su tasa de muestreo de 40 MSPS no solo puede satisfacer las necesidades de adquisición de señal de frecuencia media, sino que también evita la redundancia de datos y la carga de consumo de energía causada por la alta tasa de muestreo.
2. Diseño de entrada diferencial
Admite el modo de entrada diferencial o de extremo único, tiene una capacidad antiinterferente más fuerte, adecuada para operar en entornos electromagnéticos complejos y mejorar la estabilidad del sistema y la calidad de los datos.
3. Ventaja del bajo consumo de energía
Con un consumo de energía típico de solo unas pocas decenas de mivatios a 40 MSPS, el chip es adecuado para aplicaciones integradas alimentadas por batería o sensibles al consumo de energía, como dispositivos médicos portátiles o sistemas de detección de drones.
4. Formato de salida de datos flexible
Soporta tres formatos: binario offset, código gris y complemento binario. Se puede configurar de forma flexible de acuerdo con la lógica de decodificación de datos de una FPGA o DSP posterior para reducir la complejidad del diseño del sistema.
Escenarios de aplicación típicos
1.Sistema de comunicación
Ideal para muestreo de señal de frecuencia media (IF), como IF ADC en un receptor de radio de software. Su alto SFDR puede inhibir efectivamente la señal espuria y mejorar la sensibilidad del receptor.
2.Detección industrial y pruebas
Adecuado para escenarios de muestreo de alta resolución en CT industrial, monitoreo de energía y pruebas de vibración mecánica, para garantizar la autenticidad de los datos y la precisión de la retroalimentación del sistema.
3.Equipo médico
En dispositivos portátiles de ultrasonido, electroencefalografía (EEG) o ECG (ECG), se puede proporcionar una adquisición de datos de baja potencia y alta resolución para cumplir con los requisitos de inspección de precisión.
4.Radar/sistema de imagen
Combinado con las características de muestreo de alta velocidad y alta precisión, se puede utilizar como parte central de la adquisición frontal de la señal de eco.
Resumen y recomendaciones de selección
Con una resolución de hasta 14 bits y una tasa de 40 MSPS, el ad9649bcpz-40 ofrece un buen equilibrio entre consumo de energía, volumen y rendimiento. Es una solución altamente rentable para los sistemas que requieren un ADC de velocidad media y alta precisión.
Si la aplicación requiere una tasa de muestreo más alta, también puede considerar el modelo ad9649-65 o ad9649-80 de la misma serie; Si se prefiere un bajo consumo de energía, el consumo de energía se puede optimizar aún más a través del modo de gestión de energía.
