Ad8217brmz-r7: un dispositivo de inspección de corriente de alta tensión preciso - análisis completo

En el control del motor, la gestión de la batería y el control industrial, la detección de corriente lateral de alto voltaje es el eslabón central para garantizar un funcionamiento seguro y eficiente del sistema. El ad8217brmz-r7 de Analog Devices es un amplificador de alta precisión diseñado para la detección de corriente lateral de alto voltaje. Se convierte en una opción diferente para aplicaciones de alta gama con las ventajas de deriva cero, alta supresión de modo común y alta linealidad.

Características:

alto rango de voltaje de modo común.

Rango de trabajo: 4,5 V a 80 V.

Rango de resistencia a la tensión: 0 V a 85 V.

Buffer voltaje de salida.

Amplio rango de temperatura de funcionamiento: -40 °C a +125°C.

Rendimiento ac y dc.

Desviación: ±100 nV/°C (típico)

desviación: ±100 μV/°C (típico)

desviación de ganancia: ±5 PPM /°C (típico)

relación de supresión de modo común dc (CMRR) : 100 dB (típico)

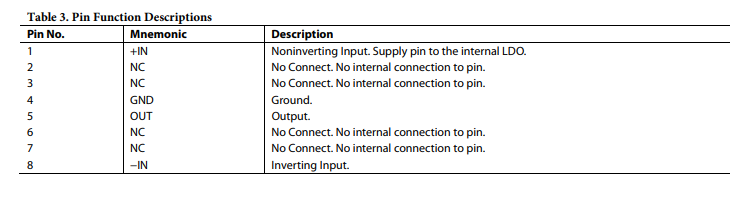

Configuración de pin y descripción funcional

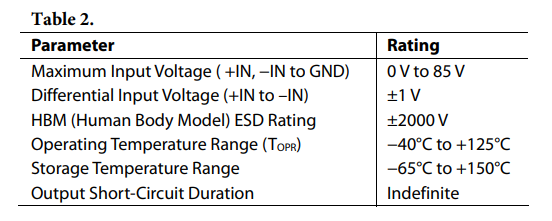

Valor nominal máximo absoluto

La aplicación

1.Sistema de detección de corriente de alta gama
Contexto de la aplicación:
En los sistemas que requieren un control de retroalimentación de corriente de alta precisión (por ejemplo, servoaccionamientos, inversores de motores, módulos de potencia), la precisión de la detección de corriente afecta directamente el rendimiento y la seguridad del sistema.
Ventajas de AD8217:
Arquitectura de deriva cero para garantizar una precisión de operación a largo plazo;
El alto CMRR inhibe la interferencia de modo común y se adapta al entorno complejo;
Alta precisión, adecuada para la medición precisa de corrientes microscópicas.
2.Sistema de energía 48V para telecomunicaciones
Contexto de la aplicación:
Los equipos de telecomunicaciones a menudo utilizan el sistema de suministro de energía 48V, que necesita detectar la corriente de la barra de suministro en tiempo real, para la gestión de carga, protección de sobrecorriente y monitoreo remoto.
Ventajas de AD8217:
La circunferencia modelo total ancha (4.5v -- 80V), puede supervisar directamente el carril 48V;
LDO incorporado, ninguna fuente de alimentación de descenso adicional requerida;
Puede detectar señales de bajo nivel de milivoltios, lo que facilita el diseño de desviación de baja resistencia.
3.Sistema de gestión de energía (PMIC/dc-dc)
Contexto de la aplicación:
La detección precisa de la corriente de carga se utiliza para la regulación dinámica de la potencia y el control de protección en convertidores dc-dc, fuentes de alimentación de servidor o gestión de energía a bordo.
Ventajas de AD8217:
Salida estable, adecuada para acoplamiento directo con ADC o controlador;
Se puede utilizar en el circuito de regulación de voltaje para realizar el control de carga adaptativo;
Estabilidad de alta temperatura, adecuada para ocasiones de alta disipación de calor.
4.Estaciones base de comunicación (distribución de energía y protección)
Contexto de la aplicación:
Las estaciones base de comunicación modernas a menudo están equipadas con varios módulos de alimentación de alto voltaje (por ejemplo, 48V), por lo que la monitorización y el control de la corriente de alimentación es crucial.
Ventajas de AD8217:
Fácil despliegue multicanal, adecuado para la detección de canales actuales por lotes;
Alta confiabilidad, ideal para sitios desatendidos;
Ganancia fija y circuito periférico simple, lo que facilita el despliegue rápido.

resumen
Ad8217brmz-r7 ha sido ampliamente utilizado en diversas ocasiones donde la medida actual precisa es necesaria debido a su alta precisión, amplio rango de voltaje de modo común, tecnología de deriva cero, así como alta confiabilidad. Para el diseñador, este es un amplificador de detección de corriente extremadamente rentable y potente.
Si se enfrenta a problemas de diseño para la detección de corriente de alto voltaje, el AD8217 puede ser la opción perfecta para usted.
