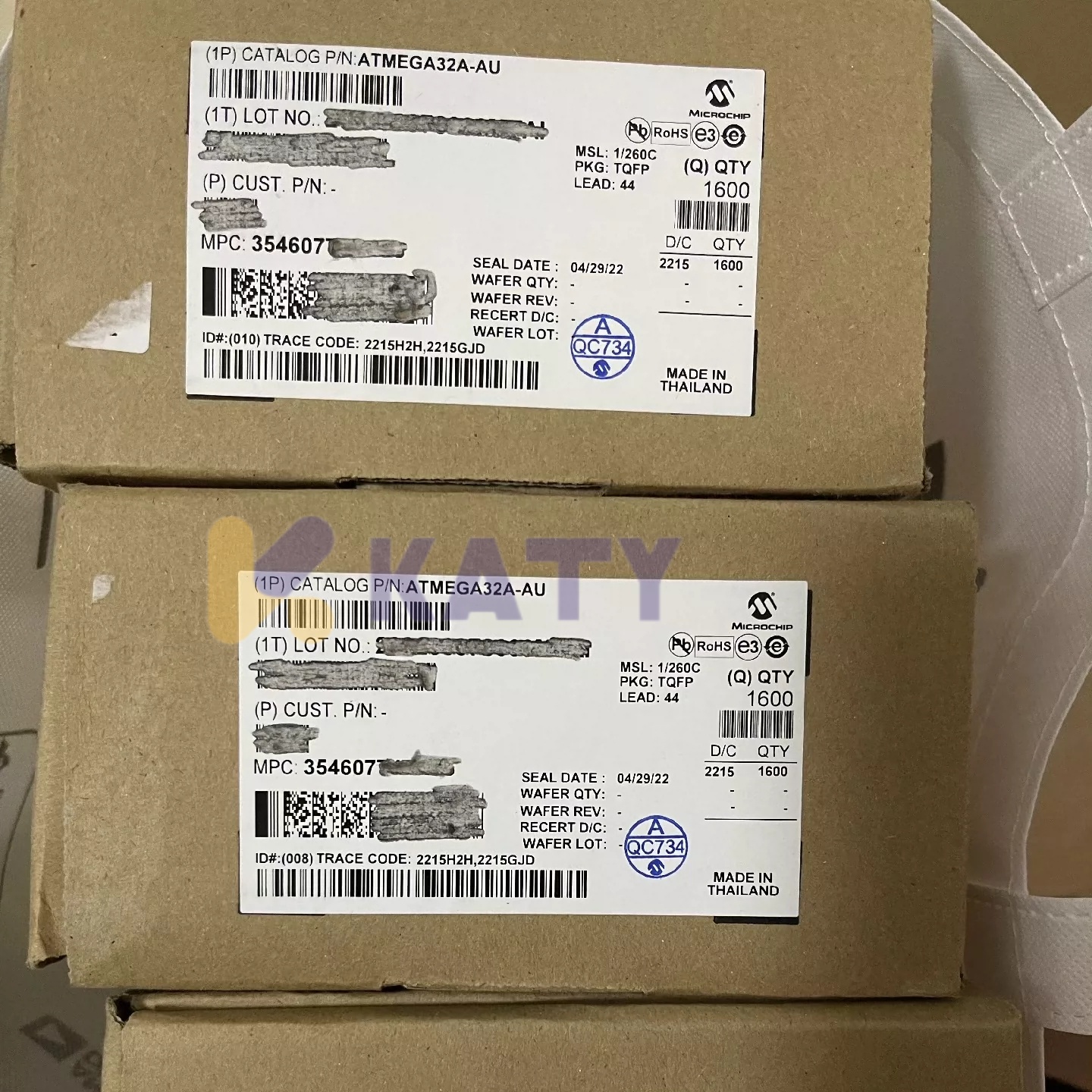

ATMEGA32A-AU microcontrolador detalles

"AU" significa que este chip está encapsulado en tqfp-44 y es adecuado para el proceso de montaje en superficie (SMT). Tiene un volumen más pequeño y una mayor integración en comparación con el encapsulado DIP.

Características principales

1.Arquitectura del núcleo
Microcontrolador AVR de 8 bits de alto rendimiento y bajo consumo de energía
Arquitectura RISC que permite la ejecución de instrucciones de ciclo único
32 registros universales, frecuencia dominante más alta de 16 MHz, rendimiento de hasta 16 MIPS
2.y para el almacenamiento
32 KB Flash, 1 KB EEPROM, 2 KB SRAM
Vida de escritura Flash: ≥ 10.000 veces, EEPROM ≥ 100.000 veces
Tiempo de retención de datos: 20 años a 85℃ / 100 años a 25℃
3.programación y puesta en marcha
Soporte de descarga de serie ISP, depuración JTAG
Soporte de emulación, depuración, exploración de límites y otras funciones
4.interfaz periférica
Temporizador: 2 x 8 bits, 1 x 16 bits, soporte RTC con PWM
ADC: 8 canales de precisión de 10 dígitos, soporte de entrada diferencial
Interfaz de comunicación: USART, SPI, I²C (TWI)
5.funciones especiales
Comparador analógico, supresión de ruido ADC, reinicio de potencia, detección de subtensión
Oscilador RC interno y soporte de reloj externo
6.paquete con pin
Múltiples paquetes: pdip-40, tqfp-44, QFN
Pines de e/s universales: 32, con función de interrupción
7.características eléctricas
Voltaje de funcionamiento: 2.7v -- 5.5v
Consumo de energía: <6.0 mA (activo), <1 µA (apagado)
Función de pin
Pin de poder:
VCC: entrada de energía principal
GND: tierra
AVCC: entrada de energía ADC
AREF: entrada de voltaje de referencia ADC
Pin del reloj:
XTAL1 / XTAL2: entrada/salida de vibración cristalina externa
Pin de reinicio:
RESET: entrada de RESET externa (válida a bajo nivel)
Funciones universales del puerto de e/s:
PORTA (PA0 -- PA7) : principalmente para entrada ADC
PORTB (PB0 - PB7) : SPI, temporizador, interrupciones externas, etc.
PORTC (PC0 -- PC7) : TWI (I²C), JTAG, etc.
PORTD (PD0 - PD7) : USART, PWM, interrupción externa, etc.
encapsular los detalles
Soporta una variedad de paquetes:
Pdip-40 (tipo de inserción perforada)
Tqfp-44 / qfn-44 (montaje en superficie)
El paquete QFN requiere la disipación de calor inferior del disco de soldadura a tierra
Aplicaciones típicas

 1. Controlador de sistema integrado

Caso de uso: control universal en pequeños sistemas embebidos
Función: lectura de datos del sensor a través de ADC, control del actuador a través de PWM, comunicación a través de UART/SPI/I²C
Ejemplo: controlador de ventilador inteligente, microcontrolador para electrodomésticos

 2. Consola de juegos casera
Escenario de uso: consola de juegos de mano de estilo retro para entusiastas
Funciones: entrada de teclas con GPIO, control LCD con SPI, salida de sonido a través de PWM
Ejemplo: consola de juegos con pantalla LCD nokia 5110, zumbador y botones

3. Registrador de datos
Caso de uso: adquisición y almacenamiento de datos ambientales
Función: recoger datos del sensor de temperatura/humedad y almacenarlos en una tarjeta EEPROM o SD
Ejemplo: registrador de temperatura con reloj en tiempo real, entrada analógica y salida de datos seriales

4. Nodo sensor inalámbrico
Caso de uso: nodo sensor de baja potencia para redes iot
Función: lectura de datos de sensores analógicos/digitales, transmisión a través de un módulo rf externo (por ejemplo, nRF24L01)
Ejemplo: sensor de humedad del suelo nodo

5. para la agricultura inteligente. Controlador de robot
Caso de uso: controlador maestro para robot autónomo simple
Función: control del motor a través de puente H y modulación de ancho de pulso, lectura de datos del sensor de distancia, comunicación con otros módulos
Ejemplo: robot de seguimiento en línea o coche de prevención de obstáculos

6. Controlador de pantalla LED
Escenario de uso: control matrix LED o digital tube de 7 dígitos
Función: multiplexación de salida a través de GPIO y temporizador
Ejemplos: reloj digital, pantalla de visualización con desplazamiento de información
resumen
El atmega32a-au es ideal para el aprendizaje de sistemas embebidos y el diseño de proyectos electrónicos pequeños y medianos gracias a su rendimiento estable, configuración flexible de funciones y buena ecología de desarrollo. Ya sea para la educación, proyectos de aficionados o aplicaciones de grado industrial, está a la altura.
