AT24C256C-SSHL-T: alto rendimiento I²C EEPROM ideal para sistemas embedded

El chip Atmel® AT24C256C proporciona una memoria de solo lectura programable (EEPROM) de 262.144 bits con una estructura de 32.768 unidades de ocho bits. El chip tiene una función de cascada para hasta ocho chips que comparten un bus de 2 líneas común. El chip es especialmente adecuado para muchas aplicaciones industriales y comerciales debido a sus ventajas en términos de bajo consumo de energía y operación de bajo voltaje. Estos chips están disponibles en paquetes de ahorro de espacio de 8 placas de respaldo JEDEC SOIC, 8 placas de respaldo TSSOP, 8 pines UDFN y 8 bolas VFBGA. Además, el chip opera en un rango de voltaje de 1.7v a 5.5v.

Características:
· baja tensión y modos de operación de voltaje estándar
   · rango de voltaje VCC de 1.7v a 5.5v
· estructura interna 32,768 x 8
· interfaz serie de doble línea
· disparador schmidt, entrada con filtro para suprimir el ruido
· protocolo de transferencia de datos bidireccional
· compatible con 400kHz (1.7v) y 1MHz (2.5v, 2.7v, 5.0v)
· pin de protección contra escritura para protección de hardware
· modo de escritura de página de 64 bytes
· permitir la escritura de páginas parciales
· ciclo de escritura de tiempo automático (hasta 5 ms)
· alta confiabilidad
   · durabilidad: 1.000.000 ciclos de escritura
   · retención de datos: 40 años
· productos libres de plomo/halógenos disponibles
· opciones de embalaje verde (sin plomo/libre de halógenos/RoHS obediente) :
   -8 backplane JEDEC SOIC encapsulado
   -8 paquete TSSOP para backplane
   - 8 pines UDFN encapsulado
   - 8 bolas VFBGA encapsulado
·opciones de versión: forma de oblea, embalaje celular y oblea de punto convexo

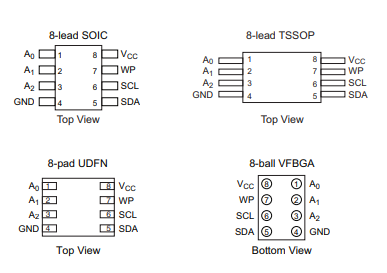

Configuración del pin con arreglo del pin

Calificaciones máximas absolutas
Temperatura de funcionamiento: -55°C a +125°C
Temperatura de almacenamiento: -65°C a +150°C
Voltaje de cualquier fase de pin para la tierra: -1.0v a + 7.0v
Tensión máxima de funcionamiento: 6,25 voltios
Corriente de salida dc： 5.0 miliamperios
Aplicaciones típicas para
1. Almacenamiento de configuración del sistema embebido
El AT24C256C es ideal para almacenar perfiles, parámetros de calibración y datos de arranque en sistemas embebidos. Por ejemplo, en un instrumento embebido controlado por el STM32, el sistema puede leer la última configuración de dispositivo guardada de EEPROM cuando está energizado, lo que permite la "memoria de apagón".

 2. Automatización industrial y electrónica automotriz
En dispositivos como PLC (controladores lógicos programables), controladores industriales y unidades de control electrónico (ECU), el AT24C256C se puede utilizar para almacenar parámetros críticos de operación, datos de puesta en marcha, información de calibración de sensores, etc., asegurando que las condiciones críticas se conserven incluso después de una interrupción de energía o un reinicio del sistema.

 3. Dispositivos electrónicos de consumo
En televisores, altavoces inteligentes y dispositivos portátiles, la memoria de solo lectura eléctricamente borrable (EEPROM) se puede utilizar para almacenar la configuración del usuario, opciones de idioma, información de emparejamiento, último estado de uso, etc., mejorando así la experiencia del usuario y la estabilidad del sistema. 4. Módulo de comunicación y equipo de red
En los routers, módems y transceptores SFP, las memorias de solo lectura eléctricamente borrables (EEPROM) se utilizan a menudo para almacenar direcciones MAC, información del fabricante, estado de actualización y datos de diagnóstico, lo que ayuda a identificar y mantener estos dispositivos rápidamente.

Modo de operación
1. Escriba la operación
- escritura de bytes (ciclo máximo 5 milisegundos)
- escritura de página (64 bytes por página)
- mecanismo de protección contra escritura

 2. Operación de lectura
- lectura de la posición actual
- lectura de direcciones aleatorias
- lectura continua

3. Protocolo de autobús
- condiciones de inicio/parada
- mecanismos de respuesta
- procedimiento de restablecimiento de software
Información del paquete:
Tipo de paquete: 8 pin SOIC (circuito integrado de perfil pequeño)
Código del paquete: SSHL (SOIC, jessid estándar)
RoHS obediente: sí
Embalaje de cinta y bobina: el sufijo "-t" indica que el producto está en forma de cinta y bobina y es adecuado para el montaje automático.
resumen
At24c256c-sshl-t juega un papel vital en los sistemas embebidos con su alta capacidad, compatibilidad fuerte, consumo de energía ultra baja y confiabilidad excelente. Ya sea para el almacenamiento de parámetros en equipos de control industrial, el ahorro de ajustes personalizados en electrónica de consumo o la grabación de datos críticos en sistemas a bordo, ofrece una solución estable y eficiente.
Si está buscando un chip EEPROM I²C estable, fácil de usar y rentable, el at24c256c-sshl-t es una opción que no debe perderse.
